Управление ходом 12934780

Управление ходом 12934780

← Стеклоочиститель 60170187 Сиденье водителя и подлокотники 12049398 →

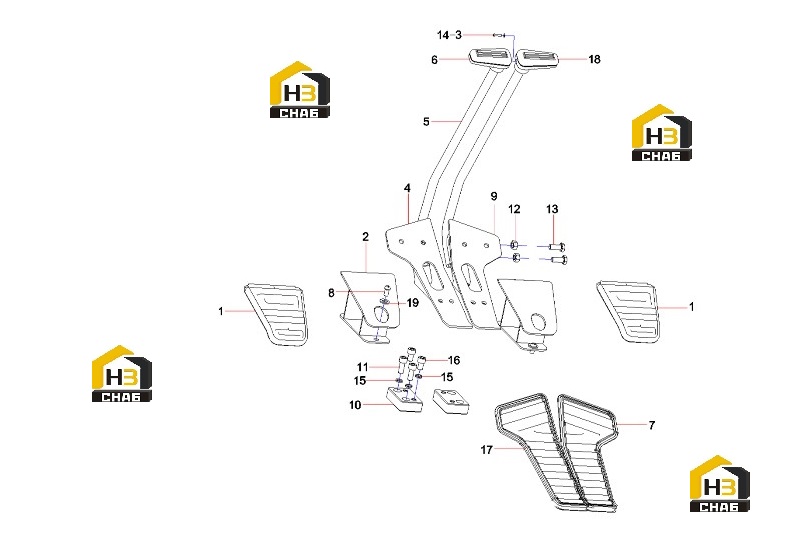

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Sleeve, foot valve
Каталожный номер:12002592
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:PedalSY75CAI2H.1.5.6.2
Каталожный номер:12846550
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:60060562
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Plate GP,foot valve
Каталожный номер:12003641
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Lever, control
Каталожный номер:A810201073015
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Handle, left
Каталожный номер:12688927
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Sleeve, plate,foot valve
Каталожный номер:12010268
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt M8x16GB5783 10.9
Каталожный номер:A210111000342
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Plate GP,foot valve
Каталожный номер:12009972
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Block, connection
Каталожный номер:11571909
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Screw M10x20GB70.1
Каталожный номер:A210204000196
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Nut
Каталожный номер:A210307000036
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bolt M10x20GB5783 10.9
Каталожный номер:A210111000012
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Screw M4x12GB818
Каталожный номер:A210210000030
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Washer
Каталожный номер:24000512
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Screw
Каталожный номер:A210204000334
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Sheath, plate, butterfly footrest
Каталожный номер:12009258
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Handle, right
Каталожный номер:12691132
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Washer
Каталожный номер:24000633
Комплект:4
Примечание:
