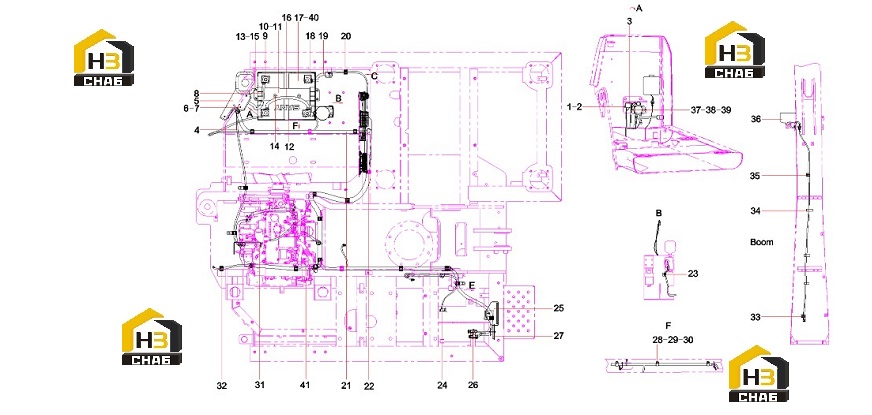

Система электрическая 13434509 sy75c9

← Система электрическая кабины 13434567 sy75c9 Комплектующие электрической системы кабины 13434483 sy75c9 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer

Каталожный номер:60060562

Комплект:2

Примечание:

№ на схеме:2

Наименование:Screw M4x12GB818

Каталожный номер:A210210000030

Комплект:2

Примечание:

№ на схеме:3

Наименование:Box, fuse

Каталожный номер:A241300000059

Комплект:1

Примечание:

№ на схеме:4

Наименование:Wire, power supply

Каталожный номер:60153608

Комплект:1

Примечание:

№ на схеме:5

Наименование:Cover, battery relay

Каталожный номер:60160302

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt M6x16GB5783

Каталожный номер:A210111000079

Комплект:4

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:24000632

Комплект:4

Примечание:

№ на схеме:8

Наименование:power line DXY300-50-10FR

Каталожный номер:13425816

Комплект:1

Примечание:

№ на схеме:9

Наименование:Terminal Group, Battery Postive

Каталожный номер:60013322

Комплект:2

Примечание:

№ на схеме:10

Наименование:Cushion, battery

Каталожный номер:A820606030643

Комплект:2

Примечание:

№ на схеме:11

Наименование:Plate, pressure, battery

Каталожный номер:11587179

Комплект:1

Примечание:

№ на схеме:12

Наименование:Cover, battery

Каталожный номер:11685533

Комплект:1

Примечание:

№ на схеме:13

Наименование:Stud

Каталожный номер:A820301015908

Комплект:4

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:60060565

Комплект:2

Примечание:

№ на схеме:15

Наименование:Nut

Каталожный номер:A210307000036

Комплект:8

Примечание:

№ на схеме:16

Наименование:Wire, power supply

Каталожный номер:60012792

Комплект:1

Примечание:

№ на схеме:17

Наименование:Battery

Каталожный номер:B242200000026

Комплект:2

Примечание:

№ на схеме:18

Наименование:Terminal Group, Battery Negative

Каталожный номер:60013321

Комплект:2

Примечание:

№ на схеме:19

Наименование:power lineSY60.5C.8

Каталожный номер:12537763

Комплект:1

Примечание:

№ на схеме:20

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:3

Примечание:

№ на схеме:21

Наименование:Vehicle Body Harness

Каталожный номер:13425646

Комплект:1

Примечание:

№ на схеме:22

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:5

Примечание:

№ на схеме:23

Наименование:harness supportSY75C9.5.4-1

Каталожный номер:13043492

Комплект:1

Примечание:

№ на схеме:24

Наименование:Socket, two-wire

Каталожный номер:B241000000022

Комплект:1

Примечание:

№ на схеме:25

Наименование:Lamp, work

Каталожный номер:A241100000604

Комплект:1

Примечание:

№ на схеме:26

Наименование:Cluster fixed lace

Каталожный номер:60197034

Комплект:4

Примечание:

№ на схеме:27

Наименование:horn

Каталожный номер:60241902

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bolt M10x16GB5783 10.9

Каталожный номер:A210111000195

Комплект:29

Примечание:

№ на схеме:29

Наименование:Washer

Каталожный номер:24000637

Комплект:29

Примечание:

№ на схеме:30

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:9

Примечание:

№ на схеме:31

Наименование:harness supportSY95C1I2H.1.3.5.4

Каталожный номер:12890639

Комплект:1

Примечание:

№ на схеме:32

Наименование:Clamp, harness

Каталожный номер:60086353

Комплект:4

Примечание:

№ на схеме:33

Наименование:Accessories, metal, fixed, plug-in

Каталожный номер:60041902

Комплект:1

Примечание:

№ на схеме:34

Наименование:Tape, binding, nylon

Каталожный номер:A239900000053

Комплект:5

Примечание:

№ на схеме:35

Наименование:Wire clip

Каталожный номер:60083322

Комплект:4

Примечание:

№ на схеме:36

Наименование:Lamp, working

Каталожный номер:A241100000352

Комплект:1

Примечание:

№ на схеме:37

Наименование:Bolt

Каталожный номер:A210111000293

Комплект:4

Примечание:

№ на схеме:38

Наименование:Washer

Каталожный номер:24000633

Комплект:3

Примечание:

№ на схеме:39

Наименование:Relay

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:40

Наименование:Cushion, battery

Каталожный номер:10839083

Комплект:2

Примечание:

№ на схеме:41

Наименование:Bracket, flywheel sensor

Каталожный номер:11707090

Комплект:1

Примечание:
