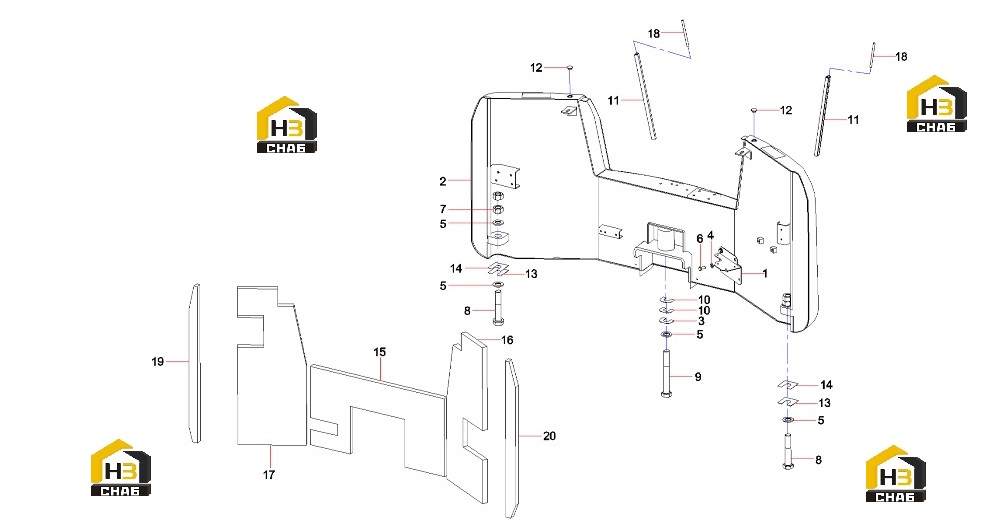

Противовес 13431952

← Компонент кузова 10872465 Поручень с зеркалом заднего вида 13430600 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plate, mounting, relay

Каталожный номер:11455658

Комплект:1

Примечание:

№ на схеме:2

Наименование:main counterweight body

Каталожный номер:13431953

Комплект:1

Примечание:

№ на схеме:3

Наименование:Shim, adjusting

Каталожный номер:11664457

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:24000639

Комплект:2

Примечание:

№ на схеме:5

Наименование:Washer 30GB1230

Каталожный номер:A210444000003

Комплект:5

Примечание:

№ на схеме:6

Наименование:Bolt M12x20GB5783 10.9

Каталожный номер:A210111000199

Комплект:2

Примечание:

№ на схеме:7

Наименование:Nut M30GB6170 10

Каталожный номер:A210307000009

Комплект:4

Примечание:

№ на схеме:8

Наименование:Screw M30x170(GB5782) 10.9

Каталожный номер:A210110000435

Комплект:2

Примечание:

№ на схеме:9

Наименование:Screw

Каталожный номер:A210110000450

Комплект:1

Примечание:

№ на схеме:10

Наименование:Shim

Каталожный номер:A820101327187

Комплект:2

Примечание:

№ на схеме:11

Наименование:Strip, sealing

Каталожный номер:10869499

Комплект:2

Примечание:

№ на схеме:12

Наименование:Plug, rubber

Каталожный номер:11039416

Комплект:2

Примечание:

№ на схеме:13

Наименование:Shim, adjusting

Каталожный номер:11039429

Комплект:2

Примечание:

№ на схеме:14

Наименование:Shim, adjusting

Каталожный номер:11039439

Комплект:2

Примечание:

№ на схеме:15

Наименование:counterweight sponge

Каталожный номер:13740205

Комплект:1

Примечание:

№ на схеме:16

Наименование:counterweight sponge

Каталожный номер:13740206

Комплект:1

Примечание:

№ на схеме:17

Наименование:counterweight sponge

Каталожный номер:13740204

Комплект:1

Примечание:

№ на схеме:18

Наименование:Rubber plastic rib

Каталожный номер:11939617

Комплект:2

Примечание:

№ на схеме:19

Наименование:Right end sealing board

Каталожный номер:12258464

Комплект:1

Примечание:

№ на схеме:20

Наименование:Left end sealing board

Каталожный номер:12258468

Комплект:1

Примечание:
