Пол кабины 12168555

← Подлокотник правый 60096298 Система кондиционирования воздуха 13065450 →

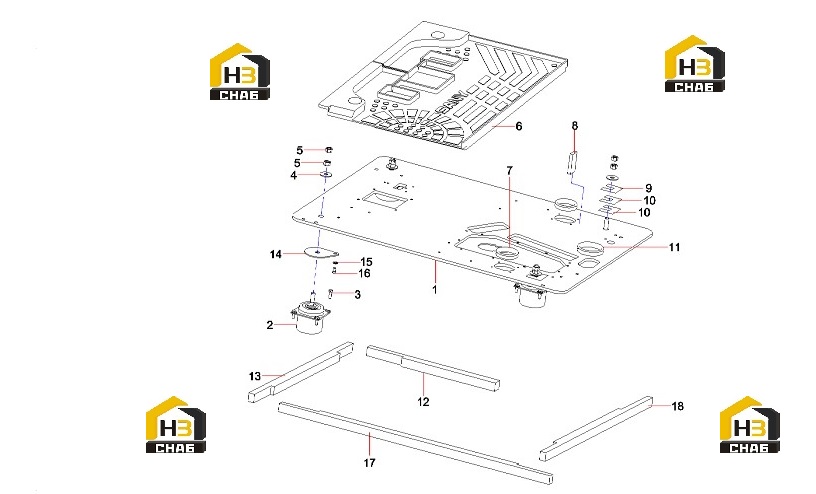

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plate, base

Каталожный номер:12062586

Комплект:1

Примечание:

№ на схеме:2

Наименование:Damper, cab

Каталожный номер:60002703

Комплект:4

Примечание:

№ на схеме:3

Наименование:Bolt M10x30GB5783 10.9

Каталожный номер:A210111000024

Комплект:16

Примечание:

№ на схеме:4

Наименование:Washer 16GB96.1

Каталожный номер:60060553

Комплект:4

Примечание:

№ на схеме:5

Наименование:Nut M16GB617010

Каталожный номер:A210307000028

Комплект:8

Примечание:

№ на схеме:6

Наименование:Cushion, floor

Каталожный номер:12643886

Комплект:1

Примечание:

№ на схеме:7

Наименование:Grommet

Каталожный номер:A820606030056

Комплект:2

Примечание:

№ на схеме:8

Наименование:Foam, back

Каталожный номер:A820699000215

Комплект:1

Примечание:

№ на схеме:9

Наименование:Shim, adjusting

Каталожный номер:11664456

Комплект:2

Примечание:

№ на схеме:10

Наименование:Shim, adjusting

Каталожный номер:11664457

Комплект:4

Примечание:

№ на схеме:11

Наименование:Grommet

Каталожный номер:10898697

Комплект:1

Примечание:

№ на схеме:12

Наименование:right sealing sponge

Каталожный номер:13827031

Комплект:1

Примечание:

№ на схеме:13

Наименование:front sealing sponge

Каталожный номер:13827030

Комплект:1

Примечание:

№ на схеме:14

Наименование:Plate

Каталожный номер:A820101117029

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:24000637

Комплект:4

Примечание:

№ на схеме:16

Наименование:Bolt M10x16GB5783 10.9

Каталожный номер:A210111000195

Комплект:4

Примечание:

№ на схеме:17

Наименование:left sealing sponge

Каталожный номер:13827032

Комплект:1

Примечание:

№ на схеме:18

Наименование:left sealing sponge

Каталожный номер:13827033

Комплект:1

Примечание:
