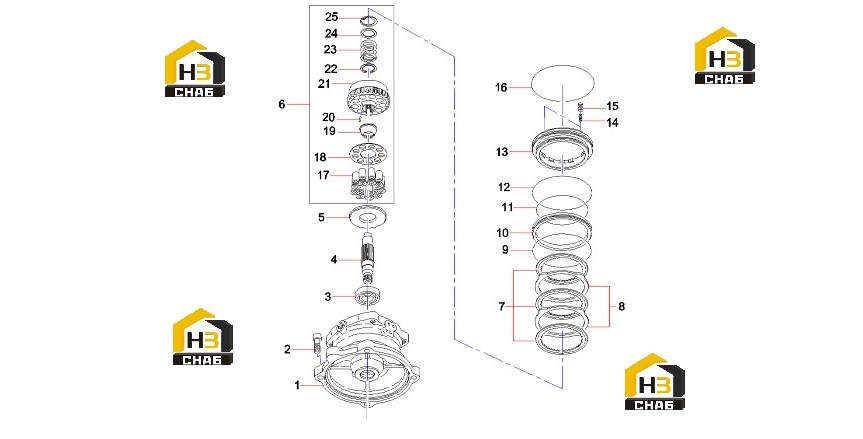

Комплектующие редуктора 60253997

← Редуктор 60015194 Винты регулировки редуктора 60253997 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Housing

Каталожный номер:60082647

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:60082651

Комплект:4

Примечание:

№ на схеме:3

Наименование:Bearing, ball, deep groove

Каталожный номер:60082630

Комплект:1

Примечание:

№ на схеме:4

Наименование:Shaft

Каталожный номер:60082667

Комплект:1

Примечание:

№ на схеме:5

Наименование:Disc, arresting

Каталожный номер:60082623

Комплект:1

Примечание:

№ на схеме:6

Наименование:Block GP, cylinder

Каталожный номер:60082645

Комплект:1

Примечание:

№ на схеме:7

Наименование:Plate, friction

Каталожный номер:60082654

Комплект:3

Примечание:

№ на схеме:8

Наименование:Plate, friction

Каталожный номер:60082653

Комплект:2

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:60082675

Комплект:1

Примечание:

№ на схеме:10

Наименование:Ring, piston

Каталожный номер:60082646

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:B229900000887

Комплект:1

Примечание:

№ на схеме:12

Наименование:Ring, piston

Каталожный номер:60082646

Комплект:1

Примечание:

№ на схеме:13

Наименование:Plunger, braking

Каталожный номер:60082666

Комплект:1

Примечание:

№ на схеме:14

Наименование:Spring

Каталожный номер:60082638

Комплект:8

Примечание:

№ на схеме:15

Наименование:Spring

Каталожный номер:60082637

Комплект:12

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:60082671

Комплект:1

Примечание:

№ на схеме:17

Наименование:Piston Assy

Каталожный номер:60208889

Комплект:9

Примечание:

№ на схеме:18

Наименование:Plate, retainer

Каталожный номер:60208890

Комплект:1

Примечание:

№ на схеме:19

Наименование:Holder

Каталожный номер:60208891

Комплект:1

Примечание:

№ на схеме:20

Наименование:Pin

Каталожный номер:60208892

Комплект:3

Примечание:

№ на схеме:21

Наименование:Cylinder block

Каталожный номер:60208893

Комплект:1

Примечание:

№ на схеме:22

Наименование:Collar

Каталожный номер:60208894

Комплект:1

Примечание:

№ на схеме:23

Наименование:Spring

Каталожный номер:60208895

Комплект:1

Примечание:

№ на схеме:24

Наименование:collar

Каталожный номер:60208896

Комплект:1

Примечание:

№ на схеме:25

Наименование:Snap ring

Каталожный номер:60208897

Комплект:1

Примечание:
