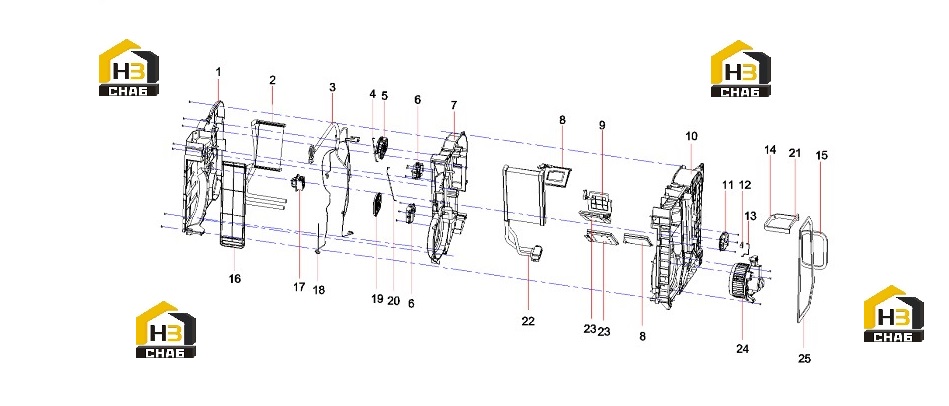

Испаритель 60030991

← Фильтр и сенсоры кондиционера 60030339 Комплектующие кузова экскаватора 13141699 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Housing, upper

Каталожный номер:60088103

Комплект:1

Примечание:

№ на схеме:2

Наименование:Core AS, heat

Каталожный номер:60088086

Комплект:1

Примечание:

№ на схеме:3

Наименование:Harness

Каталожный номер:60088108

Комплект:1

Примечание:

№ на схеме:4

Наименование:Rod

Каталожный номер:60088081

Комплект:1

Примечание:

№ на схеме:5

Наименование:Board, control

Каталожный номер:60088085

Комплект:1

Примечание:

№ на схеме:6

Наименование:Motor AS, servo

Каталожный номер:60049947

Комплект:2

Примечание:

№ на схеме:7

Наименование:Housing, middle

Каталожный номер:60088107

Комплект:1

Примечание:

№ на схеме:8

Наименование:Door, air

Каталожный номер:60088078

Комплект:2

Примечание:

№ на схеме:9

Наименование:Door, air

Каталожный номер:60088079

Комплект:1

Примечание:

№ на схеме:10

Наименование:Housing, lower

Каталожный номер:60088104

Комплект:1

Примечание:

№ на схеме:11

Наименование:Motor AS, servo

Каталожный номер:60049945

Комплект:1

Примечание:

№ на схеме:12

Наименование:Rod, connecting

Каталожный номер:60088096

Комплект:1

Примечание:

№ на схеме:13

Наименование:Rod

Каталожный номер:60088080

Комплект:1

Примечание:

№ на схеме:14

Наименование:Gasket

Каталожный номер:60088089

Комплект:1

Примечание:

№ на схеме:15

Наименование:Gasket

Каталожный номер:60088091

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bracket

Каталожный номер:60088111

Комплект:1

Примечание:

№ на схеме:17

Наименование:Amplifier

Каталожный номер:60088083

Комплект:1

Примечание:

№ на схеме:18

Наименование:Thermistor

Каталожный номер:60088110

Комплект:1

Примечание:

№ на схеме:19

Наименование:Board, control

Каталожный номер:60088084

Комплект:1

Примечание:

№ на схеме:20

Наименование:Rod

Каталожный номер:60088082

Комплект:1

Примечание:

№ на схеме:21

Наименование:Gasket

Каталожный номер:60088090

Комплект:1

Примечание:

№ на схеме:22

Наименование:Core AS, evaporator

Каталожный номер:60088105

Комплект:1

Примечание:

№ на схеме:23

Наименование:Door, air

Каталожный номер:60088077

Комплект:2

Примечание:

№ на схеме:24

Наименование:Motor AS

Каталожный номер:60088088

Комплект:1

Примечание:

№ на схеме:25

Наименование:Gasket

Каталожный номер:60088092

Комплект:1

Примечание:
