Гидроцилиндр ковша 13220509

← Трубопровод стрелы 13647670 Система электрическая кабины 13434567 sy75c9 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

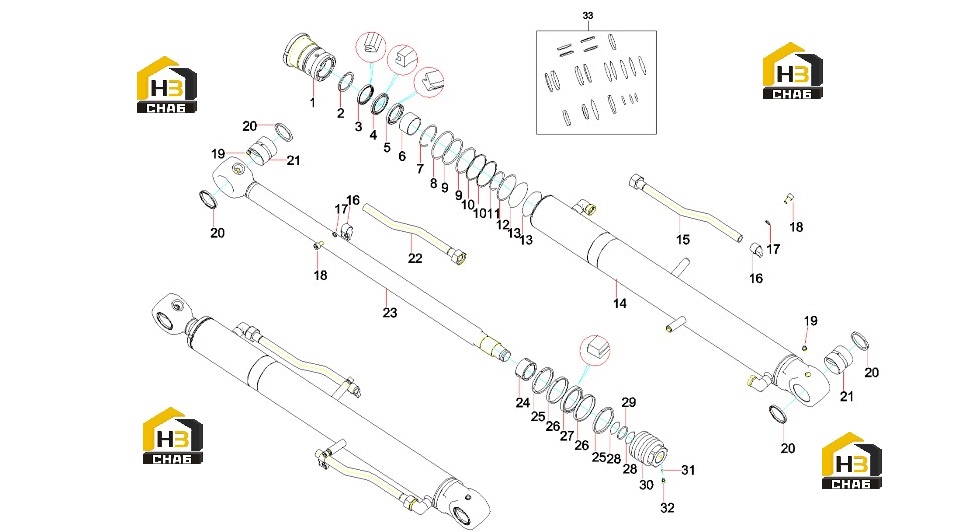

№ на схеме:1

Наименование:Guide Sleeve ZX65.3.3C-4

Каталожный номер:13220507

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ring, bearing

Каталожный номер:B229900006176

Комплект:1

Примечание:

№ на схеме:3

Наименование:Ring, seal

Каталожный номер:60184741

Комплект:1

Примечание:

№ на схеме:4

Наименование:Ring, buffer

Каталожный номер:B230101002165

Комплект:1

Примечание:

№ на схеме:5

Наименование:Ring, dust

Каталожный номер:60183934

Комплект:1

Примечание:

№ на схеме:6

Наименование:Cup

Каталожный номер:B230101002163

Комплект:1

Примечание:

№ на схеме:7

Наименование:Ring, retaining

Каталожный номер:A880804040052

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-ring 80x3.55GB3452.1

Каталожный номер:A210609000079

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:A210609000077

Комплект:2

Примечание:

№ на схеме:10

Наименование:Ring, retainer

Каталожный номер:B210491000007

Комплект:2

Примечание:

№ на схеме:11

Наименование:Ring, retaining 55GB895.1

Каталожный номер:A210417000107

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring 74.4x3.1JISB2401

Каталожный номер:A210608000089

Комплект:1

Примечание:

№ на схеме:13

Наименование:Ring - Retaining

Каталожный номер:A880804040061

Комплект:2

Примечание:

№ на схеме:14

Наименование:Cylinder barrel GP

Каталожный номер:11595028

Комплект:1

Примечание:

№ на схеме:15

Наименование:Lines Gp - Oil

Каталожный номер:11473971

Комплект:1

Примечание:

№ на схеме:16

Наименование:Clamp,tube

Каталожный номер:11647963

Комплект:2

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:A210401000001

Комплект:2

Примечание:

№ на схеме:18

Наименование:Screw M10x16GB70.1

Каталожный номер:A210204000202

Комплект:2

Примечание:

№ на схеме:19

Наименование:Cup, oil M10x1JB7940.1

Каталожный номер:A210804000002

Комплект:2

Примечание:

№ на схеме:20

Наименование:Ring, dust

Каталожный номер:A880808070035

Комплект:4

Примечание:

№ на схеме:21

Наименование:Sleeve

Каталожный номер:11473969

Комплект:2

Примечание:

№ на схеме:22

Наименование:Lines Gp - Oil

Каталожный номер:11473973

Комплект:1

Примечание:

№ на схеме:23

Наименование:Rod,piston

Каталожный номер:11474032

Комплект:1

Примечание:

№ на схеме:24

Наименование:Sleeve

Каталожный номер:11473967

Комплект:1

Примечание:

№ на схеме:25

Наименование:Ring - Dirt

Каталожный номер:A880806030049

Комплект:2

Примечание:

№ на схеме:26

Наименование:Ring - Wear

Каталожный номер:A880806030085

Комплект:2

Примечание:

№ на схеме:27

Наименование:Ring,seal

Каталожный номер:60087463

Комплект:1

Примечание:

№ на схеме:28

Наименование:Ring - Retaining

Каталожный номер:A880804040058

Комплект:2

Примечание:

№ на схеме:29

Наименование:Piston

Каталожный номер:11473966

Комплект:1

Примечание:

№ на схеме:30

Наименование:O-ring

Каталожный номер:A210608000068

Комплект:1

Примечание:

№ на схеме:31

Наименование:Ball, steel

Каталожный номер:A210661000016

Комплект:1

Примечание:

№ на схеме:32

Наименование:Screw M8x12GB79

Каталожный номер:24004294

Комплект:1

Примечание:

№ на схеме:33

Наименование:Bucket Cylinder Repair Kit

Каталожный номер:60295012

Комплект:1

Примечание:
