Устройство гусениц sy75c3i3.2a 13300941

← Крепление отвала sy75c3i3.2a 13300941 Система гидравлическая поворотной рамы sy75c3i3.2a 13300941 →

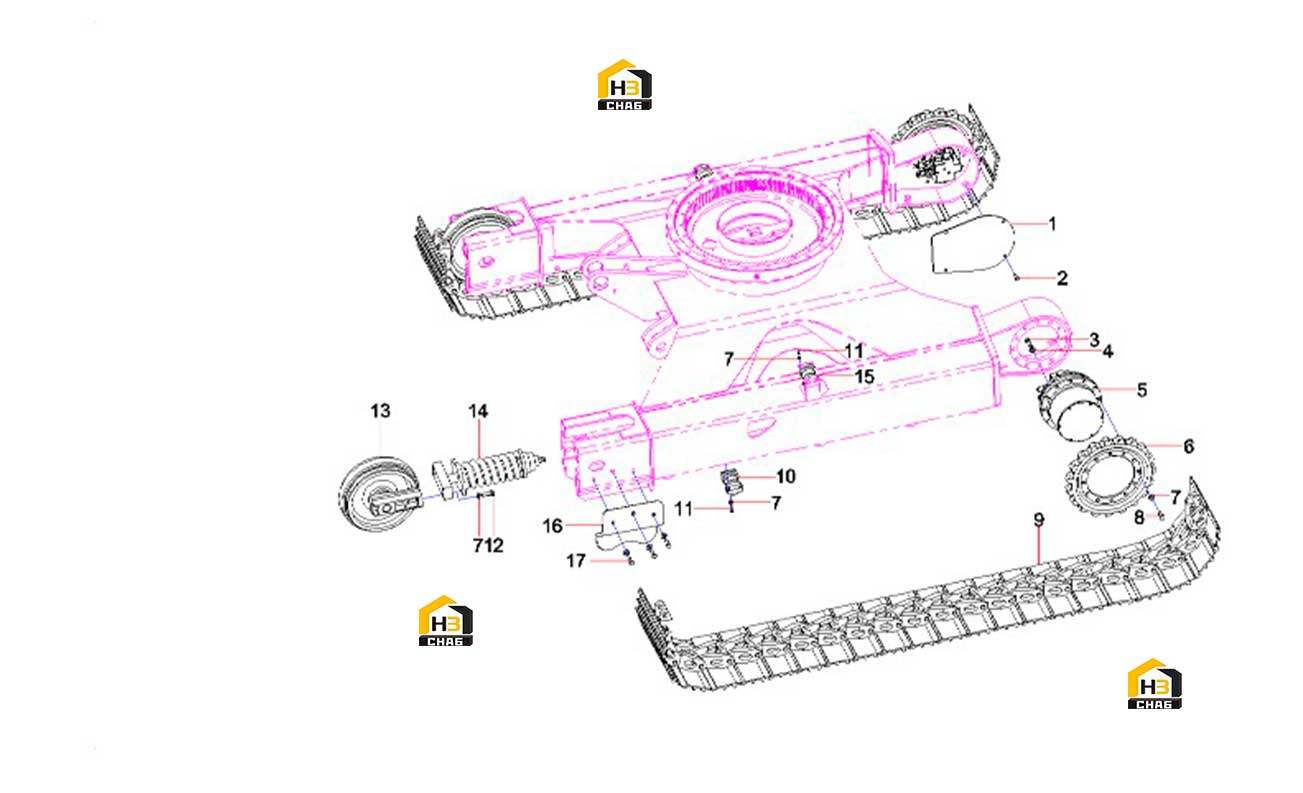

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Coverplate

Каталожный номер:A820101352521

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:10

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:A210111000106

Комплект:24

Примечание:

№ на схеме:4

Наименование:Washer 16GB1230

Каталожный номер:A210491000118

Комплект:36

Примечание:

№ на схеме:5

Наименование:Reducer

Каталожный номер:60187266

Комплект:2

Примечание:

№ на схеме:6

Наименование:Sprocket

Каталожный номер:A229900005516

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer 14(GB1230)

Каталожный номер:A210444000001

Комплект:56

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:A210111000208

Комплект:24

Примечание:

№ на схеме:9

Наименование:Track GP

Каталожный номер:10786223

Комплект:2

Примечание:

№ на схеме:10

Наименование:Roller AS, track

Каталожный номер:11260095

Комплект:10

Примечание:

№ на схеме:11

Наименование:Bolt M14x60GB5783

Каталожный номер:21010980

Комплект:48

Примечание:

№ на схеме:12

Наименование:Bolt M14x80GB5782-00 10.9

Каталожный номер:A210110000346

Комплект:8

Примечание:

№ на схеме:13

Наименование:Leading Wheel

Каталожный номер:12288091

Комплект:2

Примечание:

№ на схеме:14

Наименование:Tensioner

Каталожный номер:A229900005521

Комплект:2

Примечание:

№ на схеме:15

Наименование:Roller As, carrier

Каталожный номер:11899729

Комплект:2

Примечание:

№ на схеме:16

Наименование:Crawler guard board

Каталожный номер:12257014

Комплект:4

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:A210111000053

Комплект:12

Примечание:
