Цепи и башмаки гусениц 10786223

← Редуктор 60253987 Каток 11260095 →

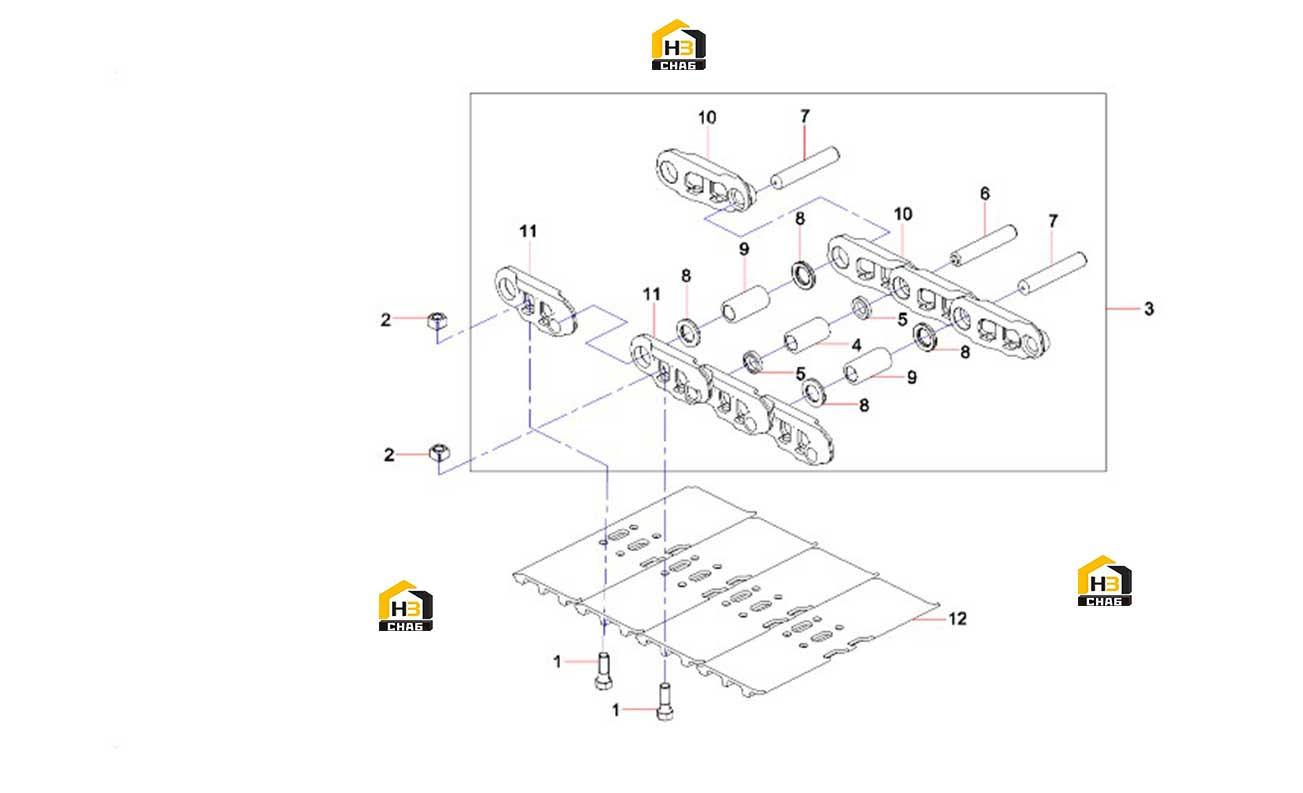

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt, track

Каталожный номер:60018962

Комплект:156

Примечание:

№ на схеме:2

Наименование:Nut, track

Каталожный номер:60018958

Комплект:156

Примечание:

№ на схеме:3

Наименование:Track GP,chain

Каталожный номер:10786231

Комплект:1

Примечание:

№ на схеме:4

Наименование:master track bush STC154MA-

Каталожный номер:10786224

Комплект:1

Примечание:

№ на схеме:5

Наименование:Shim

Каталожный номер:10786226

Комплект:2

Примечание:

№ на схеме:6

Наименование:main pin shaft stc154ma-4539.1-20

Каталожный номер:11737534

Комплект:1

Примечание:

№ на схеме:7

Наименование:Pin

Каталожный номер:10786227

Комплект:38

Примечание:

№ на схеме:8

Наименование:Ring,seal

Каталожный номер:60019312

Комплект:76

Примечание:

№ на схеме:9

Наименование:Sleeve, pin

Каталожный номер:10786228

Комплект:38

Примечание:

№ на схеме:10

Наименование:Link, track

Каталожный номер:10786230

Комплект:39

Примечание:

№ на схеме:11

Наименование:Link, track, left

Каталожный номер:10786229

Комплект:39

Примечание:

№ на схеме:12

Наименование:Shoe, track

Каталожный номер:60019249

Комплект:39

Примечание:
