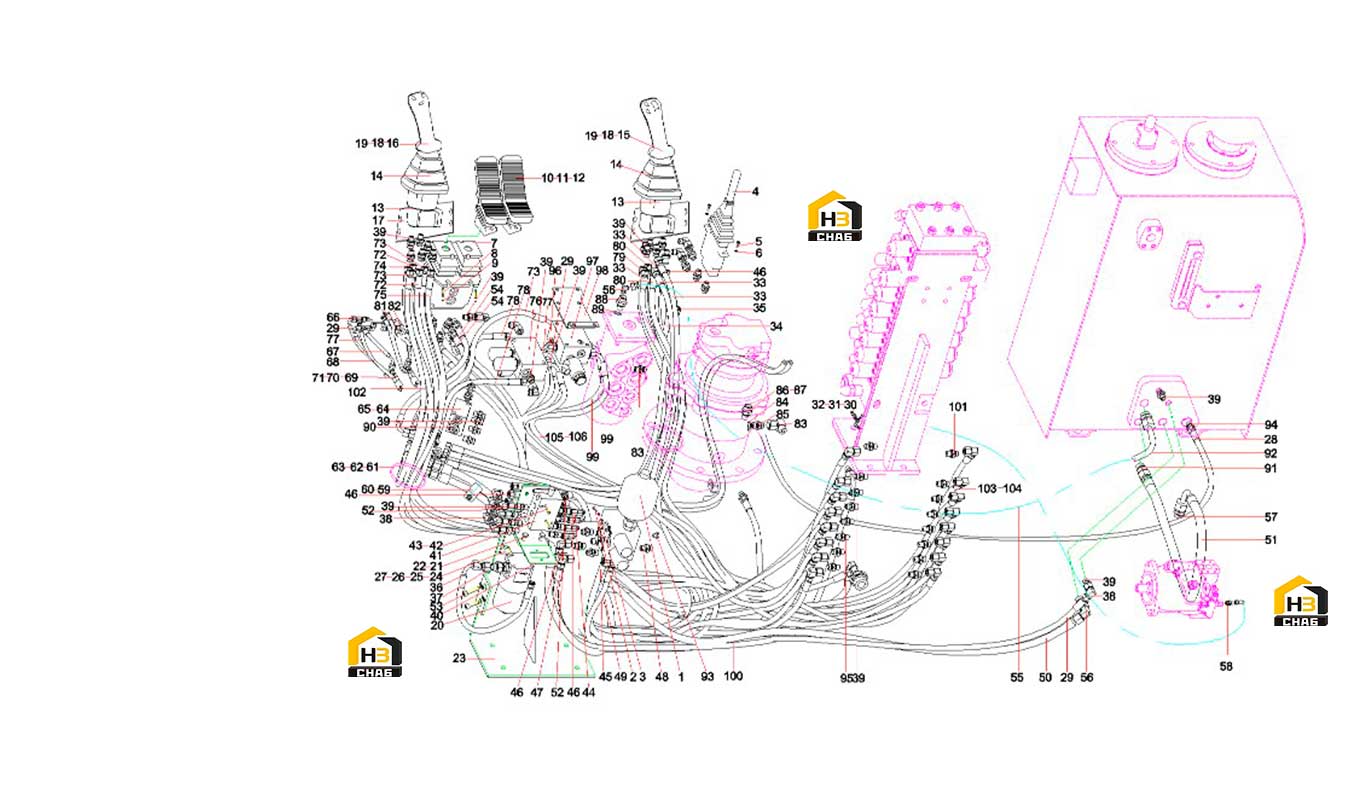

Система гидравлическая управления экскаватором sy75c9i4r.1.4 13312078

Каталожный номер:24000511

Комплект:6

Примечание:

№ на схеме:4

Наименование:Valve, pilot

Каталожный номер:B229900001009

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw M6x16GB70.1

Каталожный номер:A210204000130

Комплект:10

Примечание:

№ на схеме:6

Каталожный номер:60060564

Комплект:16

Примечание:

№ на схеме:7

Наименование:Pilot-control Valve

Каталожный номер:60227366

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw

Каталожный номер:A210204000196

Комплект:8

Примечание:

№ на схеме:9

Каталожный номер:24000512

Комплект:12

Примечание:

№ на схеме:10

Наименование:Foot rest

Каталожный номер:10171195

Комплект:2

Примечание:

№ на схеме:11

Наименование:Block, cushion

Каталожный номер:10171205

Комплект:2

Примечание:

№ на схеме:12

Наименование:Pad, foot rest

Каталожный номер:10171197

Комплект:2

Примечание:

№ на схеме:13

Наименование:Pilot-control Valve

Каталожный номер:60225750

Комплект:2

Примечание:

№ на схеме:14

Наименование:Handle Guard

Каталожный номер:13269044

Комплект:2

Примечание:

№ на схеме:15

Наименование:Right handle

Каталожный номер:60137563

Комплект:1

Примечание:

№ на схеме:16

Наименование:Left handle

Каталожный номер:60137564

Комплект:1

Примечание:

№ на схеме:17

Наименование:Plate

Каталожный номер:A229900001027

Комплект:2

Примечание:

№ на схеме:18

Наименование:Nut

Каталожный номер:60108575

Комплект:2

Примечание:

№ на схеме:19

Наименование:Fitting, Tee

Каталожный номер:B210780000016

Комплект:1

Примечание:

№ на схеме:20

Наименование:Filter

Каталожный номер:60211330

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:A210111000323

Комплект:4

Примечание:

№ на схеме:22

Каталожный номер:24000633

Комплект:4

Примечание:

№ на схеме:23

Наименование:Leading valve rack

Каталожный номер:13529723

Комплект:1

Примечание:

№ на схеме:24

Наименование:Plate, transition

Каталожный номер:11158637

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt M10x45GB5783 10.9

Каталожный номер:A210111000120

Комплект:4

Примечание:

№ на схеме:26

Наименование:Nut

Каталожный номер:A210307000036

Комплект:4

Примечание:

№ на схеме:27

Каталожный номер:24000637

Комплект:4

Примечание:

№ на схеме:28

Наименование:Hose, rubber

Каталожный номер:21021668

Комплект:1

Примечание:

№ на схеме:29

Каталожный номер:B230103004707

Комплект:3

Примечание:

№ на схеме:30

Каталожный номер:B210780001045

Комплект:3

Примечание:

№ на схеме:31

Наименование:Coupler, sensor, negative flow

Каталожный номер:A820205001061

Комплект:1

Примечание:

№ на схеме:32

Наименование:Sensor, pressure

Каталожный номер:60114799

Комплект:1

Примечание:

№ на схеме:33

Каталожный номер:B230103000983

Комплект:5

Примечание:

№ на схеме:34

Каталожный номер:23000918

Комплект:1

Примечание:

№ на схеме:35

Наименование:Plug

Каталожный номер:A820205001771

Комплект:1

Примечание:

№ на схеме:36

Наименование:Hose, rubber

Каталожный номер:B230103001466

Комплект:1

Примечание:

№ на схеме:37

Каталожный номер:B210780000827

Комплект:2

Примечание:

№ на схеме:38

Каталожный номер:B210780000418

Комплект:50

Примечание:

№ на схеме:39

Каталожный номер:B210780000176

Комплект:58

Примечание:

№ на схеме:40

Наименование:Bracket SY75C9I4R.1.4-3

Каталожный номер:13530255

Комплект:1

Примечание:

№ на схеме:41

Наименование:Valve,directional,manual

Каталожный номер:60123424

Комплект:1

Примечание:

№ на схеме:42

Наименование:Screw

Каталожный номер:A210204000137

Комплект:2

Примечание:

№ на схеме:43

Наименование:Nut

Каталожный номер:A210307000016

Комплект:2

Примечание:

№ на схеме:44

Каталожный номер:A229900010160

Комплект:4

Примечание:

№ на схеме:45

Каталожный номер:B230103002533

Комплект:1

Примечание:

№ на схеме:46

Каталожный номер:B230103000988

Комплект:4

Примечание:

№ на схеме:47

Каталожный номер:A831213135000

Комплект:1

Примечание:

№ на схеме:48

Наименование:Filter, tube-type

Каталожный номер:60049162

Комплект:1

Примечание:

№ на схеме:49

Каталожный номер:B230103003777

Комплект:1

Примечание:

№ на схеме:50

Каталожный номер:60154318

Комплект:1

Примечание:

№ на схеме:51

Каталожный номер:B230103000789

Комплект:1

Примечание:

№ на схеме:52

Каталожный номер:B230103002722

Комплект:2

Примечание:

№ на схеме:53

Наименование:Bolt

Каталожный номер:A210111000024

Комплект:4

Примечание:

№ на схеме:54

Каталожный номер:B230103001947

Комплект:2

Примечание:

№ на схеме:55

Каталожный номер:B230103005511

Комплект:1

Примечание:

№ на схеме:56

Наименование:Fitting, Elbow

Каталожный номер:B210780000024

Комплект:9

Примечание:

№ на схеме:57

Каталожный номер:24004879

Комплект:1

Примечание:

№ на схеме:58

Каталожный номер:B210780000142

Комплект:2

Примечание:

№ на схеме:59

Наименование:Screw

Каталожный номер:A210204000146

Комплект:2

Примечание:

№ на схеме:60

Наименование:Harness clamp

Каталожный номер:60086357

Комплект:3

Примечание:

№ на схеме:61

Наименование:Bellows

Каталожный номер:11082048

Комплект:1

Примечание:

№ на схеме:62

Наименование:Flange

Каталожный номер:A820601990304

Комплект:1

Примечание:

№ на схеме:63

Наименование:Bolt

Каталожный номер:A210111000079

Комплект:4

Примечание:

№ на схеме:64

Наименование:Block, PT

Каталожный номер:12053111

Комплект:1

Примечание:

№ на схеме:65

Наименование:Screw M8x70GB70.1

Каталожный номер:A210204000151

Комплект:3

Примечание:

№ на схеме:66

Каталожный номер:B210780000170

Комплект:14

Примечание:

№ на схеме:67

Каталожный номер:B230103002657

Комплект:2

Примечание:

№ на схеме:68

Наименование:Hose, rubber

Каталожный номер:21053908

Комплект:2

Примечание:

№ на схеме:69

Наименование:Valve, shuttle, tee

Каталожный номер:B220400000169

Комплект:3

Примечание:

№ на схеме:70

Наименование:Adapter, relay

Каталожный номер:A820205000944

Комплект:2

Примечание:

№ на схеме:71

Наименование:Relay, pressure

Каталожный номер:A240700000548

Комплект:2

Примечание:

№ на схеме:72

Каталожный номер:B230103002569

Комплект:2

Примечание:

№ на схеме:73

Каталожный номер:B230103000984

Комплект:4

Примечание:

№ на схеме:74

Каталожный номер:B230103001358

Комплект:1

Примечание:

№ на схеме:75

Каталожный номер:B230103008478

Комплект:1

Примечание:

№ на схеме:76

Наименование:Proportional electromagnetic valve

Каталожный номер:60246484

Комплект:1

Примечание:

№ на схеме:77

Каталожный номер:B230103003547

Комплект:2

Примечание:

№ на схеме:78

Каталожный номер:B230103003046

Комплект:2

Примечание:

№ на схеме:79

Каталожный номер:B230103005488

Комплект:3

Примечание:

№ на схеме:80

Каталожный номер:A831211210000

Комплект:2

Примечание:

№ на схеме:81

Каталожный номер:21020054

Комплект:1

Примечание:

№ на схеме:82

Каталожный номер:B230103000895

Комплект:2

Примечание:

№ на схеме:83

Наименование:Joint, pipe

Каталожный номер:60051497

Комплект:1

Примечание:

№ на схеме:84

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:1

Примечание:

№ на схеме:85

Каталожный номер:A820205002389

Комплект:3

Примечание:

№ на схеме:86

Каталожный номер:A820205000844

Комплект:13

Примечание:

№ на схеме:87

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:26

Примечание:

№ на схеме:88

Каталожный номер:A820205000894

Комплект:1

Примечание:

№ на схеме:89

Наименование:O-ring 10.9x2.3(JISB2401)

Каталожный номер:A230101000247

Комплект:1

Примечание:

№ на схеме:90

Каталожный номер:B210780000847

Комплект:2

Примечание:

№ на схеме:91
