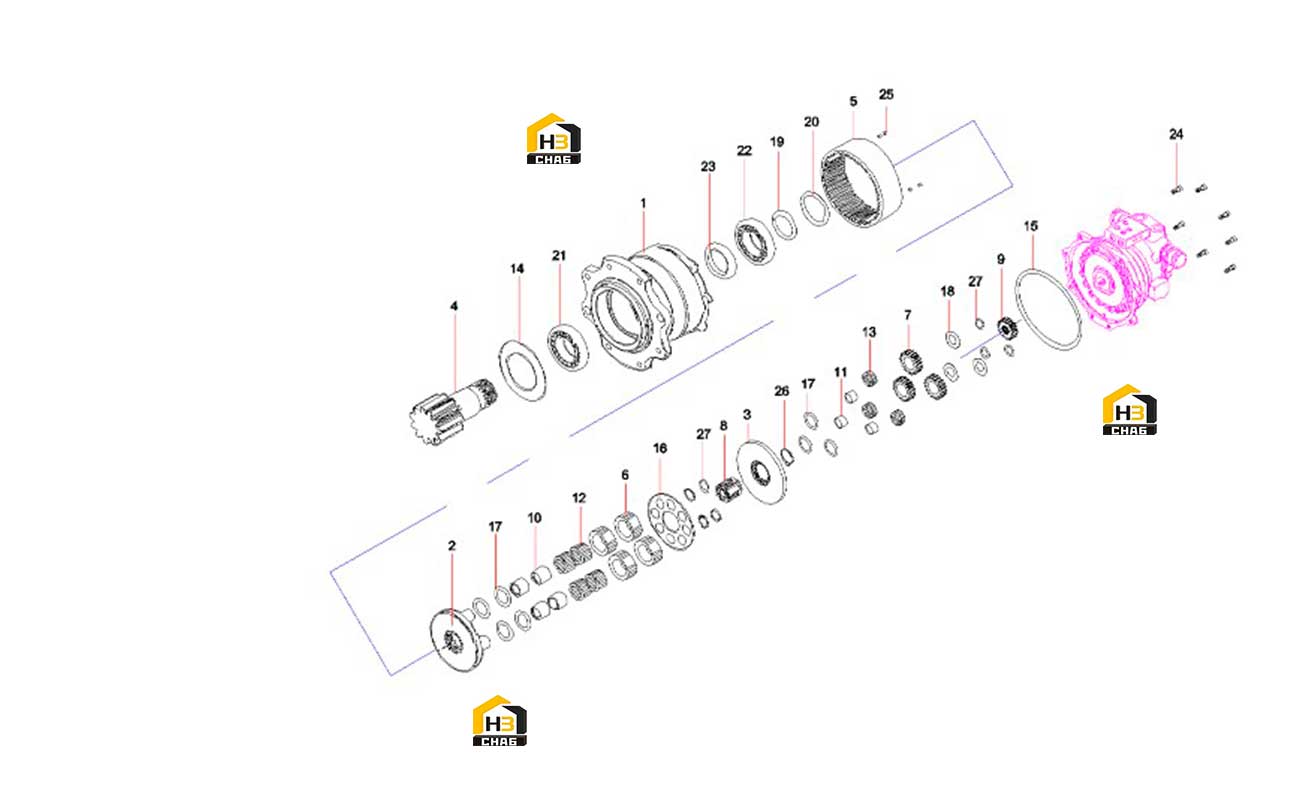

Редуктор 60275188

← Клапан предохранительный 60275234 Сапун 60237031 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Body

Каталожный номер:60275190

Комплект:1

Примечание:

№ на схеме:2

Наименование:Carrier

Каталожный номер:60275191

Комплект:1

Примечание:

№ на схеме:3

Наименование:Carrier

Каталожный номер:60275192

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pinion shaft

Каталожный номер:60275193

Комплект:1

Примечание:

№ на схеме:5

Наименование:Internal gear

Каталожный номер:60275194

Комплект:1

Примечание:

№ на схеме:6

Наименование:B1 gear

Каталожный номер:60275195

Комплект:4

Примечание:

№ на схеме:7

Наименование:B2 gear

Каталожный номер:60275196

Комплект:3

Примечание:

№ на схеме:8

Наименование:S1 gear

Каталожный номер:60275197

Комплект:1

Примечание:

№ на схеме:9

Наименование:S2 gear

Каталожный номер:60275198

Комплект:1

Примечание:

№ на схеме:10

Наименование:Ring

Каталожный номер:60275199

Комплект:4

Примечание:

№ на схеме:11

Наименование:Ring

Каталожный номер:60275200

Комплект:3

Примечание:

№ на схеме:12

Наименование:Needle

Каталожный номер:60275201

Комплект:96

Примечание:

№ на схеме:13

Наименование:Needle

Каталожный номер:60275202

Комплект:72

Примечание:

№ на схеме:14

Наименование:Ring seal

Каталожный номер:60275203

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:60069455

Комплект:1

Примечание:

№ на схеме:16

Наименование:Thrust plate

Каталожный номер:60275204

Комплект:1

Примечание:

№ на схеме:17

Наименование:Thrust washer

Каталожный номер:60275205

Комплект:7

Примечание:

№ на схеме:18

Наименование:Thrust washer

Каталожный номер:60275206

Комплект:3

Примечание:

№ на схеме:19

Наименование:Pre-load collar

Каталожный номер:60275207

Комплект:2

Примечание:

№ на схеме:20

Наименование:Ring

Каталожный номер:60275208

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bearing

Каталожный номер:60275209

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bearing

Каталожный номер:60275210

Комплект:1

Примечание:

№ на схеме:23

Наименование:Oil seal

Каталожный номер:60275211

Комплект:1

Примечание:

№ на схеме:24

Наименование:Screw

Каталожный номер:60068701

Комплект:8

Примечание:

№ на схеме:25

Наименование:Pin

Каталожный номер:60275212

Комплект:4

Примечание:

№ на схеме:26

Наименование:Snap ring

Каталожный номер:60275213

Комплект:1

Примечание:

№ на схеме:27

Наименование:SNAP RING

Каталожный номер:60257712

Комплект:7

Примечание:
