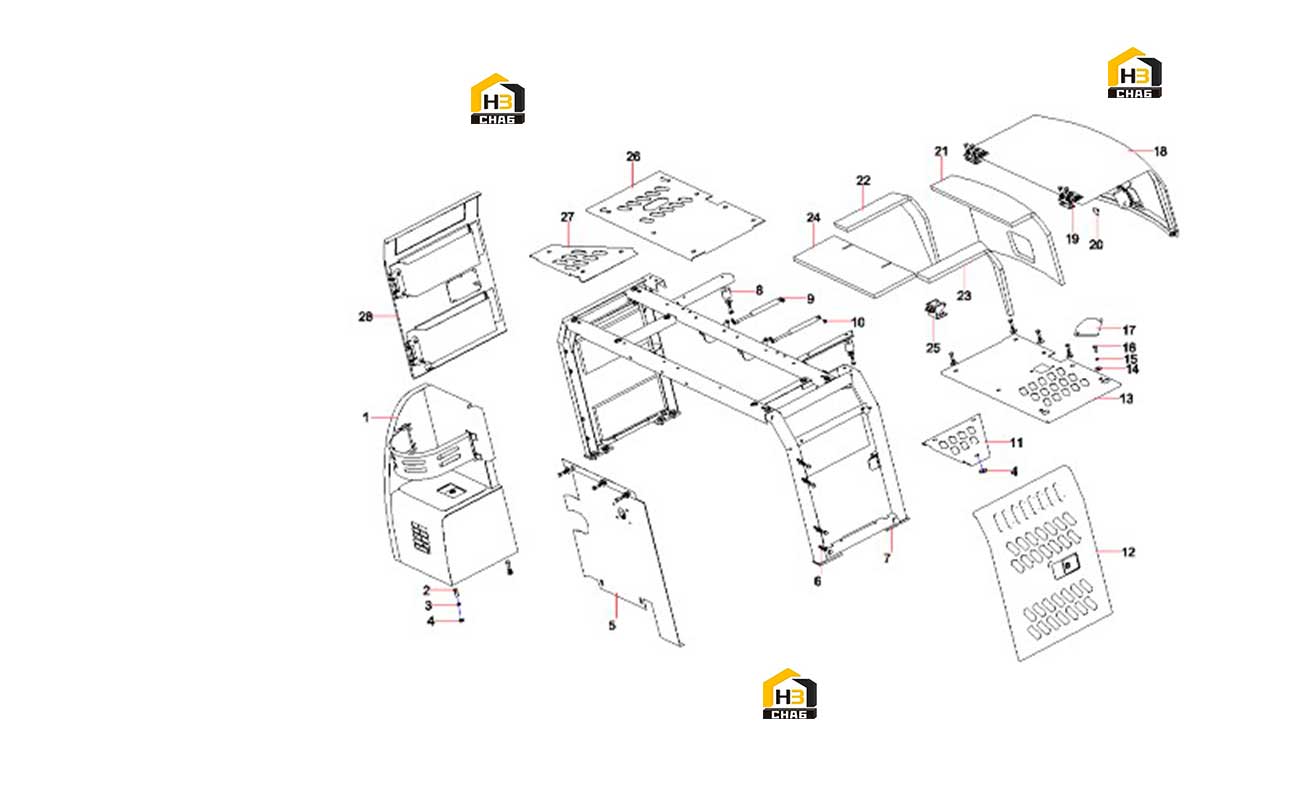

Комплектующие кузова экскаватора sy75c 13316855

← Испаритель 60030991 Капот 10872465 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hood AS, engine, front

Каталожный номер:10872465

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:24000513

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer 12GB96.1

Каталожный номер:60060548

Комплект:6

Примечание:

№ на схеме:5

Наименование:clapboard SY75C9I4R.1.6.7

Каталожный номер:13316833

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:24000637

Комплект:8

Примечание:

№ на схеме:7

Наименование:bracket assem. SY75C9I4R.1.6.1

Каталожный номер:13577311

Комплект:1

Примечание:

№ на схеме:8

Наименование:Sleeve, spacer

Каталожный номер:A230102000054

Комплект:2

Примечание:

№ на схеме:9

Наименование:Spring, air, rear hood

Каталожный номер:60078542

Комплект:2

Примечание:

№ на схеме:10

Наименование:Nut

Каталожный номер:A210307000012

Комплект:4

Примечание:

№ на схеме:11

Наименование:Coverplate AS, rear, left

Каталожный номер:11234443

Комплект:1

Примечание:

№ на схеме:12

Наименование:Panel GP, door, left

Каталожный номер:10872468

Комплект:1

Примечание:

№ на схеме:13

Наименование:right upper cover plate weldment

Каталожный номер:13316808

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:24000512

Комплект:37

Примечание:

№ на схеме:15

Наименование:Washer 10GB96.1

Каталожный номер:60060546

Комплект:29

Примечание:

№ на схеме:16

Наименование:Bolt M10x25GB5783 10.9

Каталожный номер:A210111000197

Комплект:37

Примечание:

№ на схеме:17

Наименование:sprue plate SY75C9I4R.1.6-3

Каталожный номер:13529930

Комплект:1

Примечание:

№ на схеме:18

Наименование:Cover GP, rear

Каталожный номер:11297512

Комплект:1

Примечание:

№ на схеме:19

Наименование:Shim, adjusting

Каталожный номер:11234421

Комплект:2

Примечание:

№ на схеме:20

Наименование:Pintle

Каталожный номер:11961759

Комплект:15

Примечание:

№ на схеме:21

Наименование:Sponge

Каталожный номер:10869568

Комплект:1

Примечание:

№ на схеме:22

Наименование:Sponge

Каталожный номер:10869571

Комплект:1

Примечание:

№ на схеме:23

Наименование:Sponge

Каталожный номер:10869567

Комплект:1

Примечание:

№ на схеме:24

Наименование:Sponge

Каталожный номер:10869569

Комплект:1

Примечание:

№ на схеме:25

Наименование:Lock catch AS

Каталожный номер:11292833

Комплект:1

Примечание:

№ на схеме:26

Наименование:right upper cover plate

Каталожный номер:13316837

Комплект:1

Примечание:

№ на схеме:27

Наименование:right back cover plate

Каталожный номер:13316853

Комплект:1

Примечание:

№ на схеме:28

Наименование:Panel GP, door, right

Каталожный номер:10872431

Комплект:1

Примечание:
