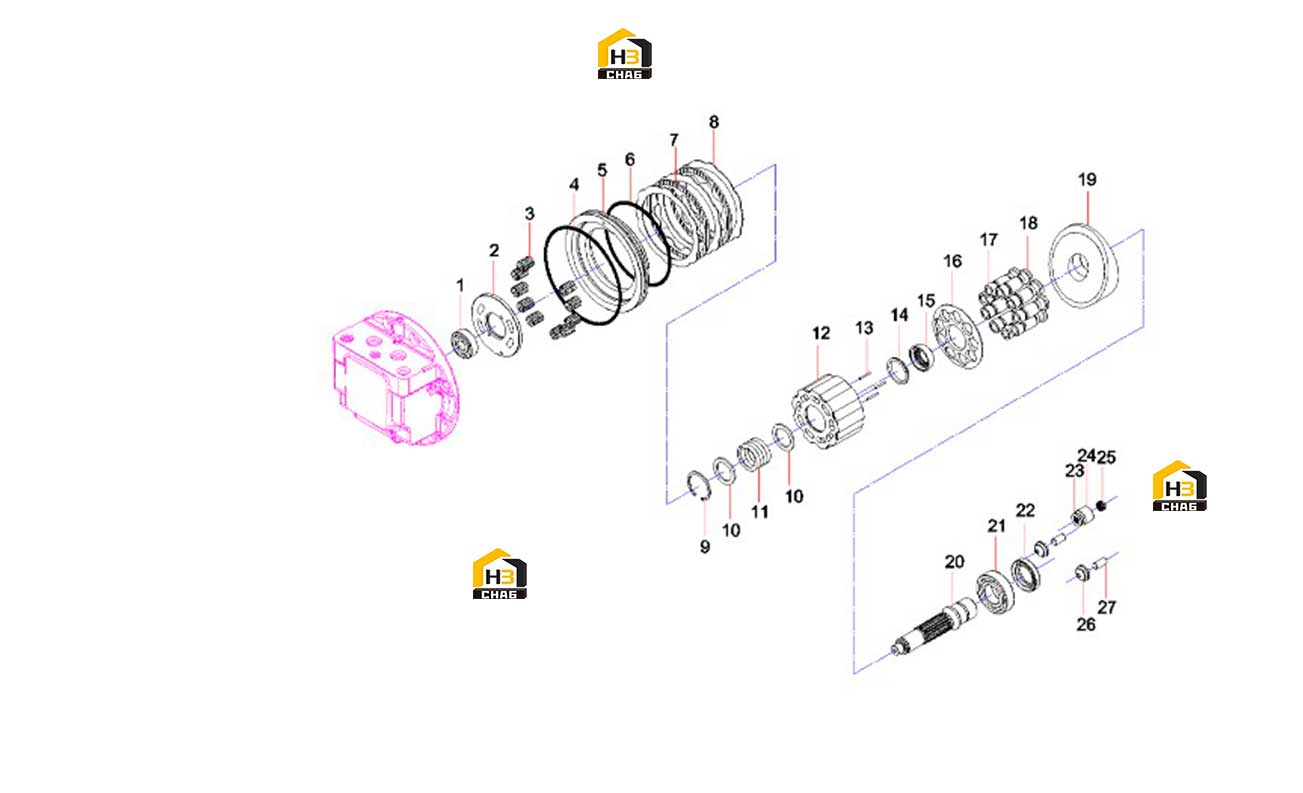

Гидромотор (часть 1) 60253986

← Узел редуктора 60187266 Гидромотор (часть 2) 60253986 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bearing, ball, deep groove

Каталожный номер:60209626

Комплект:10

Примечание:

№ на схеме:2

Наименование:Plate, thrust

Каталожный номер:60098541

Комплект:1

Примечание:

№ на схеме:3

Наименование:Spring

Каталожный номер:60081942

Комплект:10

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:60091800

Комплект:2

Примечание:

№ на схеме:5

Наименование:Piston

Каталожный номер:60091772

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:60091799

Комплект:1

Примечание:

№ на схеме:7

Наименование:Spring

Каталожный номер:60091749

Комплект:2

Примечание:

№ на схеме:8

Наименование:Plate, fitting

Каталожный номер:60091706

Комплект:3

Примечание:

№ на схеме:9

Наименование:Clamp

Каталожный номер:60209625

Комплект:1

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:60091755

Комплект:2

Примечание:

№ на схеме:11

Наименование:Spring

Каталожный номер:60091749

Комплект:1

Примечание:

№ на схеме:12

Наименование:Cylinder block

Каталожный номер:60209620

Комплект:1

Примечание:

№ на схеме:13

Наименование:Needle, roller

Каталожный номер:60091701

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:60091754

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ball, thrust

Каталожный номер:60091707

Комплект:1

Примечание:

№ на схеме:16

Наименование:Plunger

Каталожный номер:60091793

Комплект:1

Примечание:

№ на схеме:17

Наименование:Plunger

Каталожный номер:60091792

Комплект:1

Примечание:

№ на схеме:18

Наименование:Slipper

Каталожный номер:60091703

Комплект:1

Примечание:

№ на схеме:19

Наименование:Plate, swash

Каталожный номер:60209619

Комплект:1

Примечание:

№ на схеме:20

Наименование:Shaft

Каталожный номер:60098546

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bearing, ball

Каталожный номер:60098554

Комплект:1

Примечание:

№ на схеме:22

Наименование:Seal, oil, framework

Каталожный номер:60209624

Комплект:1

Примечание:

№ на схеме:23

Наименование:Slipper

Каталожный номер:60091702

Комплект:1

Примечание:

№ на схеме:24

Наименование:Plunger

Каталожный номер:60091793

Комплект:2

Примечание:

№ на схеме:25

Наименование:Spring

Каталожный номер:60091748

Комплект:1

Примечание:

№ на схеме:26

Наименование:Pivot

Каталожный номер:60091782

Комплект:2

Примечание:

№ на схеме:27

Наименование:Pin, straight

Каталожный номер:60098552

Комплект:3

Примечание:
