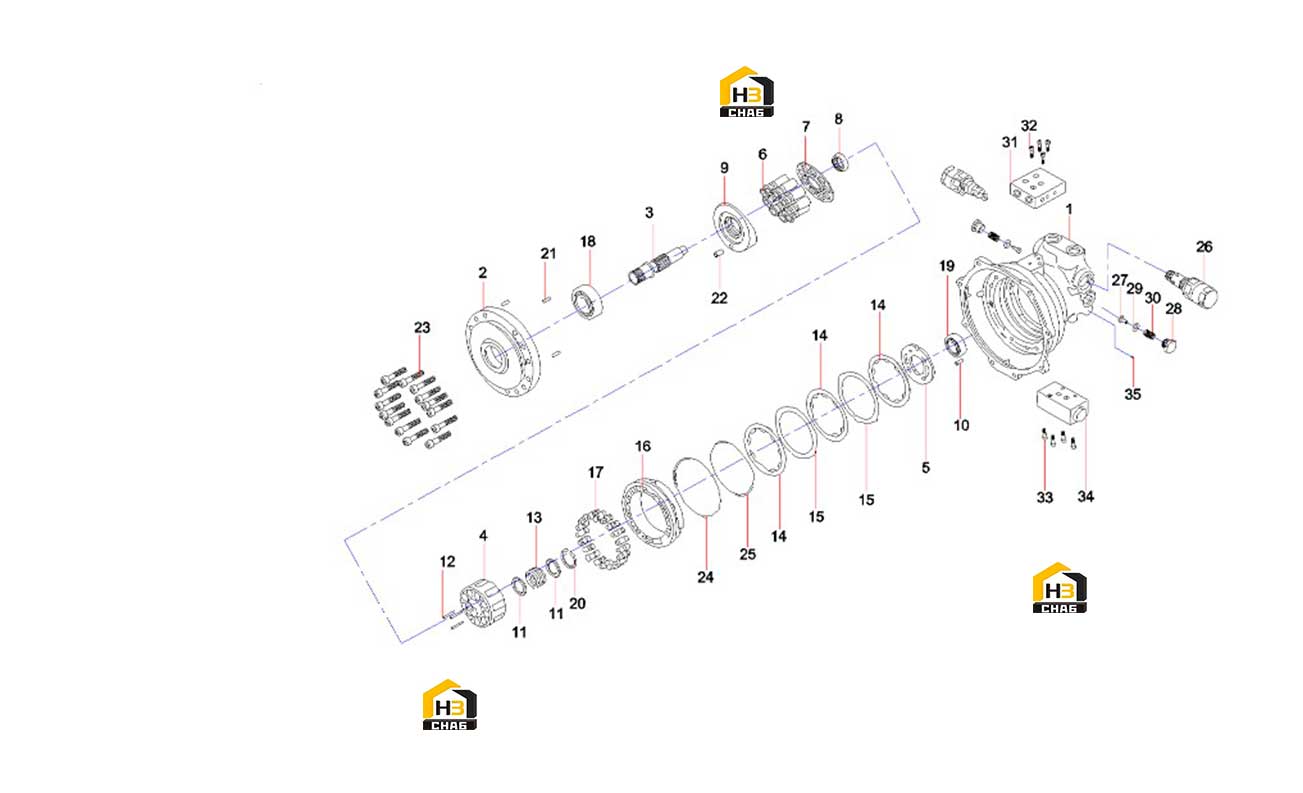

Гидромотор 60275189

← Узел редуктора 60133878 Клапан предохранительный 60275234 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Body

Каталожный номер:60275214

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plate

Каталожный номер:60275215

Комплект:1

Примечание:

№ на схеме:3

Наименование:Shaft

Каталожный номер:60275216

Комплект:1

Примечание:

№ на схеме:4

Наименование:Cylinder barrel

Каталожный номер:60275217

Комплект:1

Примечание:

№ на схеме:5

Наименование:Valve plate

Каталожный номер:60275218

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pistion Assy

Каталожный номер:60275219

Комплект:9

Примечание:

№ на схеме:7

Наименование:Shoe holder

Каталожный номер:60275220

Комплект:1

Примечание:

№ на схеме:8

Наименование:Barrel holder

Каталожный номер:60275221

Комплект:1

Примечание:

№ на схеме:9

Наименование:Swash plate

Каталожный номер:60275222

Комплект:1

Примечание:

№ на схеме:10

Наименование:Spring pin

Каталожный номер:60275223

Комплект:1

Примечание:

№ на схеме:11

Наименование:Retainer

Каталожный номер:60275224

Комплект:2

Примечание:

№ на схеме:12

Наименование:Pin

Каталожный номер:60275225

Комплект:3

Примечание:

№ на схеме:13

Наименование:Spring

Каталожный номер:60275226

Комплект:1

Примечание:

№ на схеме:14

Наименование:Disk plate

Каталожный номер:60275227

Комплект:3

Примечание:

№ на схеме:15

Наименование:Plate

Каталожный номер:60275228

Комплект:2

Примечание:

№ на схеме:16

Наименование:Brake piston

Каталожный номер:60275229

Комплект:1

Примечание:

№ на схеме:17

Наименование:Spring B

Каталожный номер:60275230

Комплект:20

Примечание:

№ на схеме:18

Наименование:Bearing

Каталожный номер:60275231

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bearing

Каталожный номер:60275232

Комплект:1

Примечание:

№ на схеме:20

Наименование:Snap Ping

Каталожный номер:60167124

Комплект:1

Примечание:

№ на схеме:21

Наименование:Pin

Каталожный номер:60164322

Комплект:3

Примечание:

№ на схеме:22

Наименование:Pin

Каталожный номер:60275233

Комплект:1

Примечание:

№ на схеме:23

Наименование:Screw M10x35GB70.1 12.9

Каталожный номер:A210204000212

Комплект:14

Примечание:

№ на схеме:24

Наименование:O-ring

Каталожный номер:A210608000020

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-ring

Каталожный номер:B230101000614

Комплект:1

Примечание:

№ на схеме:26

Наименование:Relief valve

Каталожный номер:60275234

Комплект:2

Примечание:

№ на схеме:27

Наименование:Check valve

Каталожный номер:60275235

Комплект:2

Примечание:

№ на схеме:28

Наименование:Plug

Каталожный номер:60275236

Комплект:2

Примечание:

№ на схеме:29

Наименование:Spring

Каталожный номер:60275237

Комплект:2

Примечание:

№ на схеме:30

Наименование:O-ring

Каталожный номер:B230101000090

Комплект:2

Примечание:

№ на схеме:31

Наименование:Time valve

Каталожный номер:60275238

Комплект:1

Примечание:

№ на схеме:32

Наименование:Screw

Каталожный номер:60275239

Комплект:4

Примечание:

№ на схеме:33

Наименование:By-pass valve

Каталожный номер:60275240

Комплект:1

Примечание:

№ на схеме:34

Наименование:Bolt

Каталожный номер:60008842

Комплект:4

Примечание:

№ на схеме:35

Наименование:Plug

Каталожный номер:60275241

Комплект:2

Примечание:
