Вал коленчатый 60029667

← Вал распределительный 60029670 Комплектующие маховика и задней крышки двигателя 60029671 →

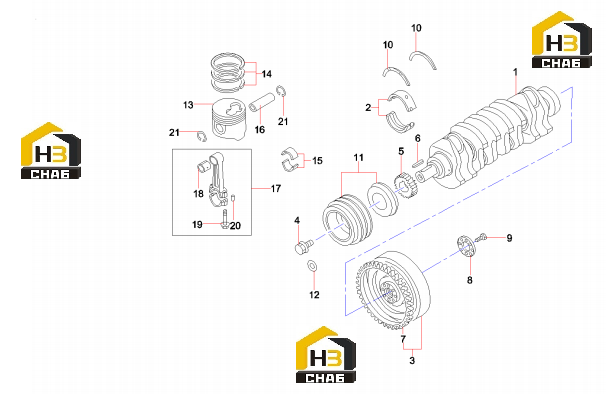

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Crankshaft

Каталожный номер:B229900003061

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bearing, crankshaft

Каталожный номер:B221500000377

Комплект:5

Примечание:

№ на схеме:3

Наименование:Flywheel

Каталожный номер:60003492

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:60003599

Комплект:1

Примечание:

№ на схеме:5

Наименование:Gear

Каталожный номер:60003309

Комплект:1

Примечание:

№ на схеме:6

Наименование:Key, crankshaft

Каталожный номер:B229900003062

Комплект:1

Примечание:

№ на схеме:7

Наименование:Gear

Каталожный номер:60003312

Комплект:1

Примечание:

№ на схеме:8

Наименование:Gasket

Каталожный номер:60003425

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:60003616

Комплект:8

Примечание:

№ на схеме:10

Наименование:Plate, thrust

Каталожный номер:B229900005810

Комплект:2

Примечание:

№ на схеме:11

Наименование:Pulley

Каталожный номер:60003642

Комплект:1

Примечание:

№ на схеме:12

Наименование:Shim

Каталожный номер:60003387

Комплект:1

Примечание:

№ на схеме:13

Наименование:Piston

Каталожный номер:B229900003058

Комплект:4

Примечание:

№ на схеме:14

Наименование:Ring, Piston

Каталожный номер:B229900003057

Комплект:4

Примечание:

№ на схеме:15

Наименование:Bearing, connecting rod

Каталожный номер:B221500000282

Комплект:4

Примечание:

№ на схеме:16

Наименование:Dowel, piston

Каталожный номер:B229900003059

Комплект:4

Примечание:

№ на схеме:17

Наименование:Connecting rod GP

Каталожный номер:B229900003461

Комплект:4

Примечание:

№ на схеме:18

Наименование:Sleeve

Каталожный номер:60003344

Комплект:4

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:60003615

Комплект:8

Примечание:

№ на схеме:20

Наименование:Dowel

Каталожный номер:60003668

Комплект:8

Примечание:

№ на схеме:21

Наименование:Lock, retainer

Каталожный номер:60003488

Комплект:8

Примечание:
