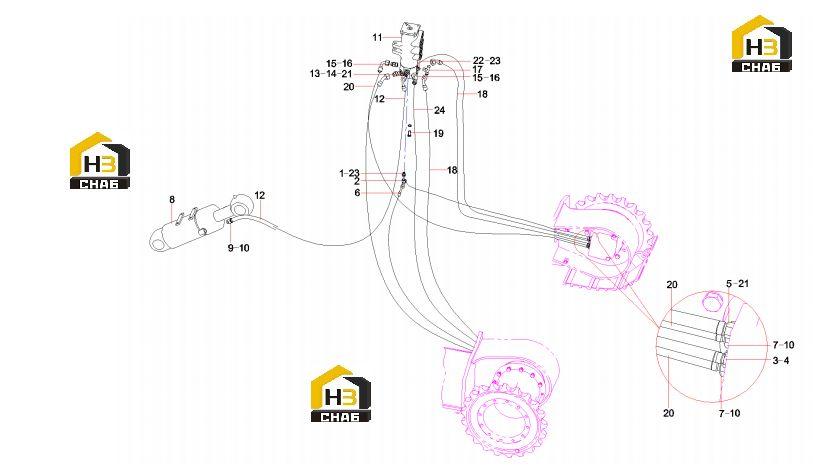

Система гидравлическая поворотной рамы 10608118

← Система гусениц 10608118 Подшипник поворотный 11184816 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector, pipe

Каталожный номер:B210780000019

Комплект:1

Примечание:

№ на схеме:2

Наименование:Connector

Каталожный номер:A820205000894

Комплект:1

Примечание:

№ на схеме:3

Наименование:Connector

Каталожный номер:A820205000940

Комплект:2

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:2

Примечание:

№ на схеме:5

Наименование:Connector

Каталожный номер:A820205002389

Комплект:2

Примечание:

№ на схеме:6

Наименование:Hose, rubber

Каталожный номер:A831413150000

Комплект:2

Примечание:

№ на схеме:7

Наименование:Pipe connector

Каталожный номер:21002824

Комплект:4

Примечание:

№ на схеме:8

Наименование:Cylinder, dozer blade

Каталожный номер:60199327

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pipe connector

Каталожный номер:21002822

Комплект:2

Примечание:

№ на схеме:10

Наименование:O-ring 17.8x2.4JISB2401

Каталожный номер:B230101000090

Комплект:6

Примечание:

№ на схеме:11

Наименование:Connector, central slewing

Каталожный номер:A229900004501

Комплект:1

Примечание:

№ на схеме:12

Наименование:rubber hose

Каталожный номер:60187383

Комплект:2

Примечание:

№ на схеме:13

Наименование:Pipe connector

Каталожный номер:21002852

Комплект:2

Примечание:

№ на схеме:14

Наименование:Connector, pipe

Каталожный номер:B210780000025

Комплект:2

Примечание:

№ на схеме:15

Наименование:Connector

Каталожный номер:A820205002377

Комплект:4

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:A230101000244

Комплект:4

Примечание:

№ на схеме:17

Наименование:Connector, pipe

Каталожный номер:B210780000172

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hydraulic Hose Assembly

Каталожный номер:B230103000872

Комплект:2

Примечание:

№ на схеме:19

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:4

Примечание:

№ на схеме:20

Наименование:Hose, rubber

Каталожный номер:B230103002155

Комплект:2

Примечание:

№ на схеме:21

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:4

Примечание:

№ на схеме:22

Наименование:Fitting, pipe

Каталожный номер:21002840

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-ring 10.9x2.3(JISB2401)

Каталожный номер:A230101000247

Комплект:2

Примечание:

№ на схеме:24

Наименование:Hose, rubber

Каталожный номер:B230103000380

Комплект:2

Примечание:
