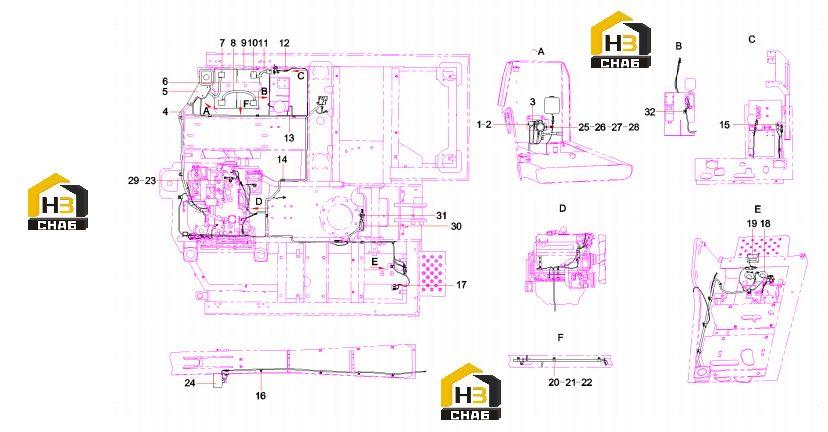

Система электрическая кабины sy75c9.5c.4 12390237

← Система электрическая sy75c9i2h(b).5c sy75c9 13518896 Узел электрический sy75c9i2h(b).5c 13518872 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer 4GB97.1

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:2

Наименование:Screw M4x12GB818

Каталожный номер:A210210000030

Комплект:2

Примечание:

№ на схеме:3

Наименование:Box, fuse

Каталожный номер:A241300000059

Комплект:1

Примечание:

№ на схеме:4

Наименование:Wire, power supply

Каталожный номер:60153608

Комплект:1

Примечание:

№ на схеме:5

Наименование:Cover, battery relay

Каталожный номер:60160302

Комплект:1

Примечание:

№ на схеме:6

Наименование:Wire, power supply

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:7

Наименование:Connector GP, anode, battery, A-

Каталожный номер:60013322

Комплект:2

Примечание:

№ на схеме:8

Наименование:power lineSY75C3.5A.8

Каталожный номер:12762779

Комплект:1

Примечание:

№ на схеме:9

Наименование:Battery

Каталожный номер:B242200000026

Комплект:2

Примечание:

№ на схеме:10

Наименование:Connector GP, cathode, battery, A

Каталожный номер:60013321

Комплект:2

Примечание:

№ на схеме:11

Наименование:power lineSY60.5C.8

Каталожный номер:12537763

Комплект:1

Примечание:

№ на схеме:12

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:9

Примечание:

№ на схеме:14

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:3

Примечание:

№ на схеме:15

Наименование:Socket, two-wire

Каталожный номер:B241000000022

Комплект:1

Примечание:

№ на схеме:16

Наименование:Clip, wire

Каталожный номер:60083322

Комплект:6

Примечание:

№ на схеме:17

Наименование:Cluster fixed lace

Каталожный номер:60197034

Комплект:4

Примечание:

№ на схеме:18

Наименование:Horn

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:19

Наименование:Lamp, work

Каталожный номер:A241100000604

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt M10x16GB5783

Каталожный номер:-

Комплект:24

Примечание:Modification or other

№ на схеме:21

Наименование:Washer 10GB97.1

Каталожный номер:-

Комплект:24

Примечание:Modification or other

№ на схеме:22

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:3

Примечание:

№ на схеме:23

Наименование:Clamp, harness

Каталожный номер:60086353

Комплект:1

Примечание:

№ на схеме:24

Наименование:Lamp, working

Каталожный номер:A241100000352

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt M8x30GB5783 10.9

Каталожный номер:A210111000293

Комплект:2

Примечание:

№ на схеме:26

Наименование:Washer 8GB97.1

Каталожный номер:-

Комплект:4

Примечание:Modification or other

№ на схеме:27

Наименование:Bolt M6x16GB5783

Каталожный номер:A210111000079

Комплект:4

Примечание:

№ на схеме:28

Наименование:Washer 6GB97.1

Каталожный номер:-

Комплект:4

Примечание:Modification or other

№ на схеме:29

Наименование:Bolt M8x16GB5783 10.9

Каталожный номер:A210111000342

Комплект:2

Примечание:

№ на схеме:30

Наименование:Clip

Каталожный номер:11400099

Комплект:1

Примечание:

№ на схеме:31

Наименование:Tape, binding, nylon

Каталожный номер:A239900000053

Комплект:3

Примечание:

№ на схеме:32

Наименование:harness supportSY75C9.5.4-1

Каталожный номер:13043492

Комплект:1

Примечание:
