Сиденье и пол кабины sy75c9i4r.1.5 13317173

Сиденье и пол кабины sy75c9i4r.1.5 13317173

← Клапан педали b220401000848 Воздуховоды 60171150 →

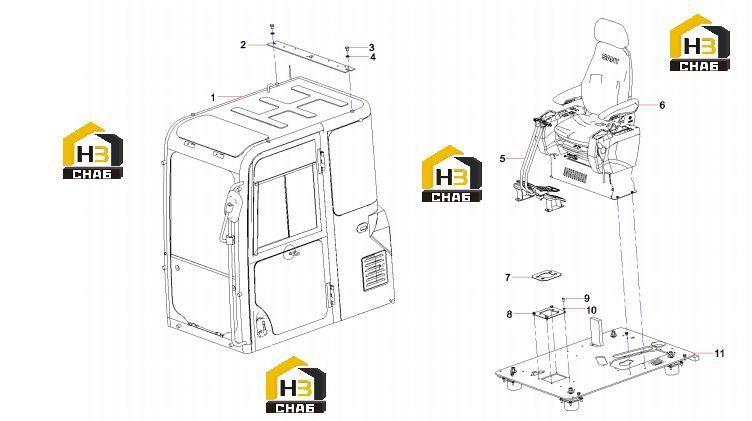

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Cab
Каталожный номер:60171150
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Alarm lamp rigid
Каталожный номер:12757169
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bolt
Каталожный номер:24003796
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:24000642
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Running control mechanism
Каталожный номер:12934780
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:seat and control cabinet
Каталожный номер:12049398
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Gasket, foot valve
Каталожный номер:11937141
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Board, connecting
Каталожный номер:A810402050021
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt M10x20GB5783 10.9
Каталожный номер:A210111000012
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:24000637
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:bottom board rack of cab
Каталожный номер:13317061
Комплект:1
Примечание:
