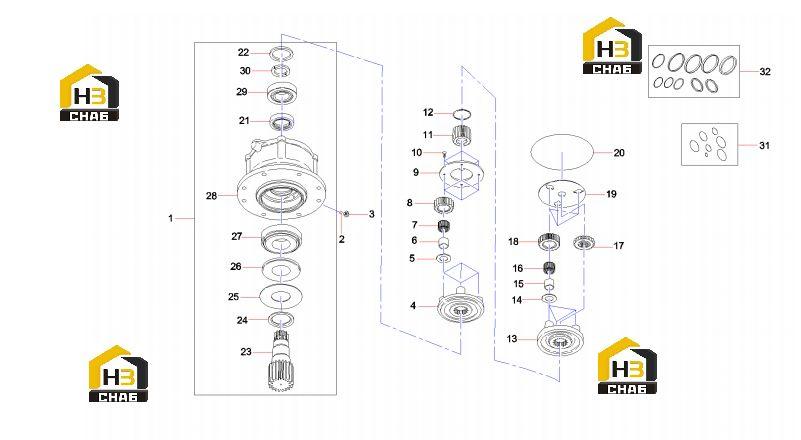

Редуктор 60015194

← Компонент клапана распределительного (часть 8) 60015195 Комплектующие редуктора 60015194 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Housing AS

Каталожный номер:60082648

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:60082672

Комплект:4

Примечание:

№ на схеме:3

Наименование:Plug

Каталожный номер:60008489

Комплект:4

Примечание:

№ на схеме:4

Наименование:Support

Каталожный номер:60082662

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer, lock

Каталожный номер:60082664

Комплект:4

Примечание:

№ на схеме:6

Наименование:Sleeve, inner

Каталожный номер:60082656

Комплект:4

Примечание:

№ на схеме:7

Наименование:Bearing, needle

Каталожный номер:60082629

Комплект:4

Примечание:

№ на схеме:8

Наименование:Gear

Каталожный номер:60082632

Комплект:4

Примечание:

№ на схеме:9

Наименование:Disc, arresting

Каталожный номер:60082622

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:60082649

Комплект:4

Примечание:

№ на схеме:11

Наименование:Gear, sun

Каталожный номер:60082634

Комплект:1

Примечание:

№ на схеме:12

Наименование:Ring, retaining

Каталожный номер:60082640

Комплект:1

Примечание:

№ на схеме:13

Наименование:Support

Каталожный номер:60082663

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer, lock

Каталожный номер:60082665

Комплект:3

Примечание:

№ на схеме:15

Наименование:Sleeve, inner

Каталожный номер:60082655

Комплект:3

Примечание:

№ на схеме:16

Наименование:Bearing, needle

Каталожный номер:60082628

Комплект:3

Примечание:

№ на схеме:17

Наименование:Gear, drive

Каталожный номер:60082633

Комплект:1

Примечание:

№ на схеме:18

Наименование:Gear, planetary

Каталожный номер:60082635

Комплект:3

Примечание:

№ на схеме:19

Наименование:Shim GP

Каталожный номер:60082643

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-ring

Каталожный номер:60082669

Комплект:1

Примечание:

№ на схеме:21

Наименование:Seal, oil

Каталожный номер:60082676

Комплект:1

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:60082642

Комплект:1

Примечание:

№ на схеме:23

Наименование:Shaft

Каталожный номер:60208881

Комплект:1

Примечание:

№ на схеме:24

Наименование:Collar

Каталожный номер:60208882

Комплект:1

Примечание:

№ на схеме:25

Наименование:Plate

Каталожный номер:60208883

Комплект:1

Примечание:

№ на схеме:26

Наименование:Plate

Каталожный номер:60208884

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bearing

Каталожный номер:60208885

Комплект:1

Примечание:

№ на схеме:28

Наименование:Housing

Каталожный номер:60208886

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bearing

Каталожный номер:60208887

Комплект:1

Примечание:

№ на схеме:30

Наименование:Plate

Каталожный номер:60208888

Комплект:2

Примечание:

№ на схеме:31

Наименование:Reducer assembly Repair kit

Каталожный номер:60265432

Комплект:1

Примечание:

№ на схеме:32

Наименование:Repair kit,reducer GP

Каталожный номер:60042314

Комплект:1

Примечание:
