Натяжитель a229900005521

← Колесо направляющее swy154a 12288091 Ролик 11899729 →

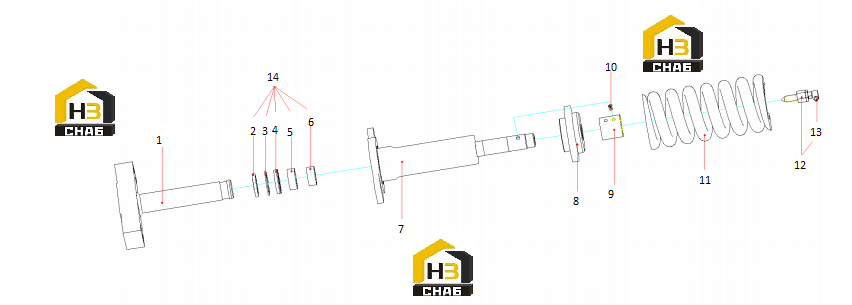

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:mandrel

Каталожный номер:60281035

Комплект:1

Примечание:

№ на схеме:2

Наименование:scraper seal

Каталожный номер:60281039

Комплект:1

Примечание:

№ на схеме:3

Наименование:retaining ring

Каталожный номер:60281040

Комплект:1

Примечание:

№ на схеме:4

Наименование:channel gask

Каталожный номер:60281041

Комплект:1

Примечание:

№ на схеме:5

Наименование:wearing ring

Каталожный номер:60281042

Комплект:1

Примечание:

№ на схеме:6

Наименование:wearing ring

Каталожный номер:60281043

Комплект:1

Примечание:

№ на схеме:7

Наименование:cylinder body

Каталожный номер:60281036

Комплект:1

Примечание:

№ на схеме:8

Наименование:spring seat

Каталожный номер:60281037

Комплект:1

Примечание:

№ на схеме:9

Наименование:nut

Каталожный номер:60281038

Комплект:1

Примечание:

№ на схеме:10

Наименование:Screw M10x20GB78

Каталожный номер:A210207000006

Комплект:1

Примечание:

№ на схеме:11

Наименование:Tensioning Equipment Spring

Каталожный номер:60042188

Комплект:1

Примечание:

№ на схеме:12

Наименование:Valve GP,oil feeding,tensioning

Каталожный номер:60040646

Комплект:1

Примечание:

№ на схеме:13

Наименование:Grease fitting,tensioning device

Каталожный номер:60040649

Комплект:1

Примечание:

№ на схеме:14

Наименование:Tensioning Equipment Repairing

Каталожный номер:60037860

Комплект:1

Примечание:
