Комплектующие поворотной рамы 10608118

Комплектующие поворотной рамы 10608118

← Компрессор и его крепления 11095072 Крепление отвала 10608118 →

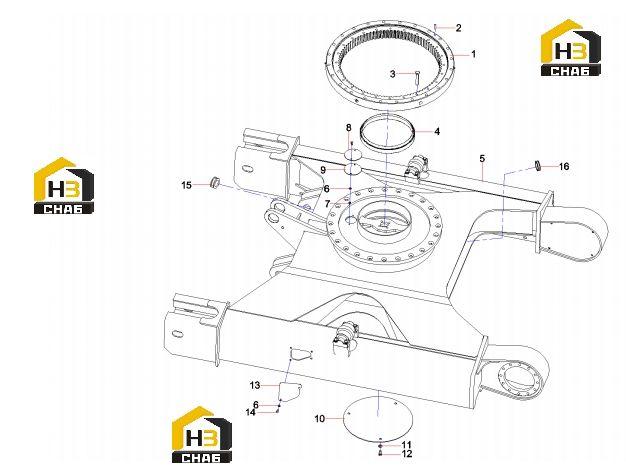

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bearing,slewing
Каталожный номер:11184816
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Pin
Каталожный номер:A210504000014
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bolt M16x90GB5782 Grade 10.9
Каталожный номер:A311141609016
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Ring, sealing, grease chamber
Каталожный номер:12087542
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Frame, travel, combination
Каталожный номер:10608104
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:24000633
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Nut M8GB6170
Каталожный номер:A210307000012
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Coverplate
Каталожный номер:A820101343428
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Gasket
Каталожный номер:A820101343429
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Coverplate
Каталожный номер:10600405
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:24000512
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt M12x20GB5783 10.9
Каталожный номер:A210111000199
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Cover
Каталожный номер:10542624
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Bolt M8x16GB5783 10.9
Каталожный номер:A210111000342
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Sleeve, protective
Каталожный номер:A820606030917
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Sheath
Каталожный номер:A820606030920
Комплект:2
Примечание:
