Каркас 11234424

← Накладка левой двери 10872468 Защелка замка 11292833 →

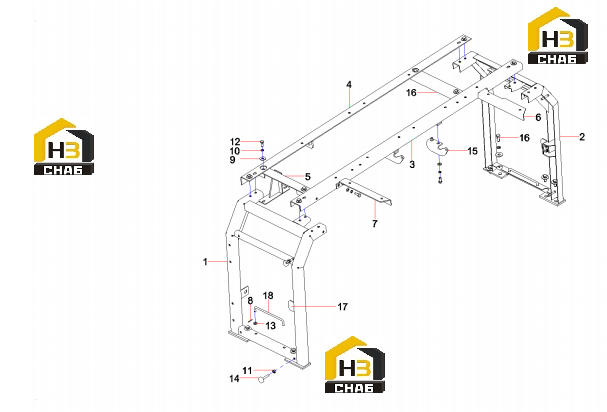

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:left door support

Каталожный номер:11234167

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bracket - Door (Rh)

Каталожный номер:11234180

Комплект:1

Примечание:

№ на схеме:3

Наименование:bracketSY75C3.1.6A.2.3

Каталожный номер:11234427

Комплект:1

Примечание:

№ на схеме:4

Наименование:cross rack

Каталожный номер:11234429

Комплект:1

Примечание:

№ на схеме:5

Наименование:installation frame

Каталожный номер:11234432

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bracket As - Rear

Каталожный номер:11291906

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bracket As - Door (Rear)

Каталожный номер:11291991

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pin 2.5x20GB91

Каталожный номер:A210491000007

Комплект:2

Примечание:

№ на схеме:9

Наименование:Washer 10GB96.1

Каталожный номер:60060546

Комплект:4

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:24000637

Комплект:16

Примечание:

№ на схеме:11

Наименование:Nut M10GB6170 10

Каталожный номер:A210307000036

Комплект:4

Примечание:

№ на схеме:12

Наименование:Bolt M10x25GB5783 10.9

Каталожный номер:A210111000197

Комплект:20

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:24000633

Комплект:2

Примечание:

№ на схеме:14

Наименование:Setscrew

Каталожный номер:A810502019056

Комплект:4

Примечание:

№ на схеме:15

Наименование:Bracket - Spring (Air)

Каталожный номер:11291973

Комплект:2

Примечание:

№ на схеме:16

Наименование:Plate - Connecting (Rh)

Каталожный номер:11234423

Комплект:1

Примечание:

№ на схеме:17

Наименование:Plate - Lock

Каталожный номер:10869554

Комплект:2

Примечание:

№ на схеме:18

Наименование:Catch

Каталожный номер:11020728

Комплект:2

Примечание:
