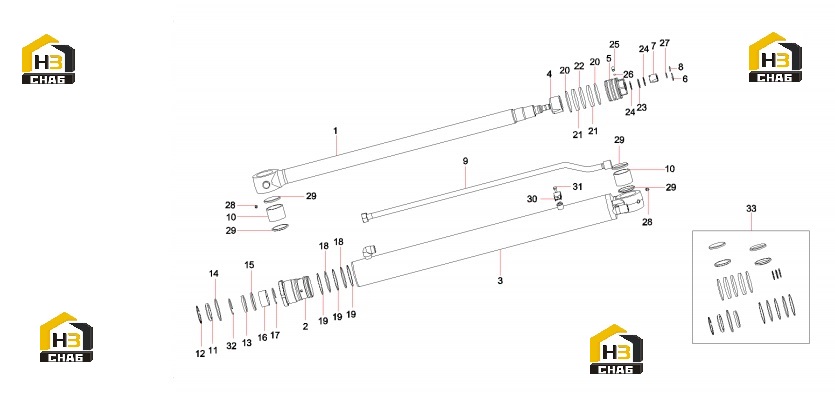

Цилиндр стрелы 60199326

← Цилиндр ковша 60199324 Цилиндр стрелы 60199325 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rod, piston

Каталожный номер:60080498

Комплект:1

Примечание:

№ на схеме:2

Наименование:Sleeve, guide

Каталожный номер:60208569

Комплект:1

Примечание:

№ на схеме:3

Наименование:Block AS, cylinder

Каталожный номер:60080461

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sleeve, buffer

Каталожный номер:60080483

Комплект:1

Примечание:

№ на схеме:5

Наименование:Piston

Каталожный номер:60080492

Комплект:1

Примечание:

№ на схеме:6

Наименование:Ring, retainer

Каталожный номер:60080510

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sleeve, buffer, rear

Каталожный номер:60080468

Комплект:1

Примечание:

№ на схеме:8

Наименование:Ring, retaining

Каталожный номер:60080436

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pipe AS, oil

Каталожный номер:60080535

Комплект:1

Примечание:

№ на схеме:10

Наименование:Sleeve, shaft

Каталожный номер:60072315

Комплект:2

Примечание:

№ на схеме:11

Наименование:Ring, dust

Каталожный номер:B230101002164

Комплект:1

Примечание:

№ на схеме:12

Наименование:Ring, retaining

Каталожный номер:60080435

Комплект:1

Примечание:

№ на схеме:13

Наименование:Ring, seal

Каталожный номер:60072117

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring 88.49x3.53 AS568-238

Каталожный номер:A210609000084

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ring, buffer

Каталожный номер:A880806030061

Комплект:1

Примечание:

№ на схеме:16

Наименование:Sleeve, sliding

Каталожный номер:60080471

Комплект:1

Примечание:

№ на схеме:17

Наименование:Ring, retaining

Каталожный номер:60080434

Комплект:1

Примечание:

№ на схеме:18

Наименование:O-ring 82.14x3.53 AS568-236

Каталожный номер:A210609000080

Комплект:2

Примечание:

№ на схеме:19

Наименование:Ring, retaining

Каталожный номер:60080410

Комплект:3

Примечание:

№ на схеме:20

Наименование:Ring, contaminant

Каталожный номер:60080528

Комплект:2

Примечание:

№ на схеме:21

Наименование:Ring, guide

Каталожный номер:60080416

Комплект:2

Примечание:

№ на схеме:22

Наименование:Ring, seal

Каталожный номер:60080515

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:B230101000672

Комплект:1

Примечание:

№ на схеме:24

Наименование:Ring, retaining

Каталожный номер:60080403

Комплект:2

Примечание:

№ на схеме:25

Наименование:Set screw, socket head

Каталожный номер:60020647

Комплект:1

Примечание:

№ на схеме:26

Наименование:Ball, steel

Каталожный номер:60080467

Комплект:1

Примечание:

№ на схеме:27

Наименование:Ring, buffer

Каталожный номер:60080477

Комплект:1

Примечание:

№ на схеме:28

Наименование:Cup, oil

Каталожный номер:A210805000002

Комплект:2

Примечание:

№ на схеме:29

Наименование:Ring, dust

Каталожный номер:60080454

Комплект:4

Примечание:

№ на схеме:30

Наименование:Clamp

Каталожный номер:60080508

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bolt

Каталожный номер:A210108000085

Комплект:1

Примечание:

№ на схеме:32

Наименование:Ring, retainer, switch

Каталожный номер:60208580

Комплект:1

Примечание:

№ на схеме:33

Наименование:Repair kit, cylinder, arm

Каталожный номер:60208560

Комплект:1

Примечание:
