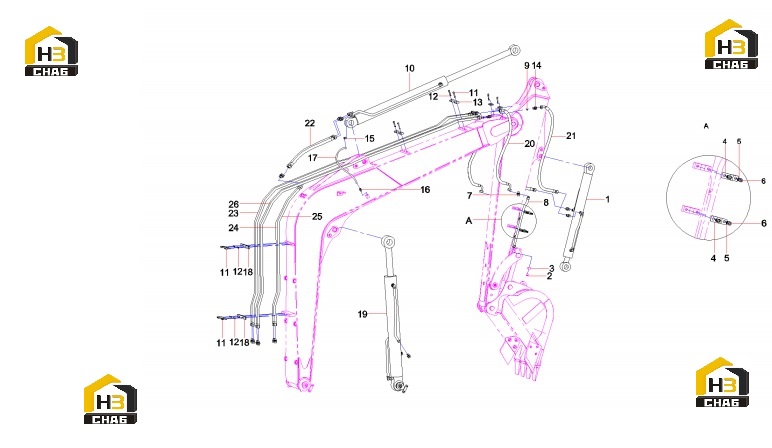

Трубопровод стрелы sy75c3i3r(us) 13208572

← Крепления стрелы и гидроцилиндров sy75c3i3r(us).3 13211055 (часть 3) Цилиндр ковша 60199324 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder, bucket

Каталожный номер:60199324

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plug

Каталожный номер:B210780000882

Комплект:2

Примечание:

№ на схеме:3

Наименование:Nut

Каталожный номер:B210334000004

Комплект:2

Примечание:

№ на схеме:4

Наименование:Clamp, pipe

Каталожный номер:11443867

Комплект:4

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:24000637

Комплект:8

Примечание:

№ на схеме:6

Наименование:Screw M10x20 GB70.1

Каталожный номер:A210204000196

Комплект:8

Примечание:

№ на схеме:7

Наименование:Connector, pipe

Каталожный номер:B210780001310

Комплект:2

Примечание:

№ на схеме:8

Наименование:Tube AS

Каталожный номер:11444603

Комплект:2

Примечание:

№ на схеме:9

Наименование:O-ring 17.8x2.4 JISB2401

Каталожный номер:B230101000090

Комплект:18

Примечание:

№ на схеме:10

Наименование:Cylinder, arm

Каталожный номер:60199326

Комплект:1

Примечание:

№ на схеме:11

Наименование:Upper tube clamp

Каталожный номер:12085732

Комплект:6

Примечание:

№ на схеме:12

Наименование:Bolt M10x45 GB5783 10.9

Каталожный номер:A210111000120

Комплект:14

Примечание:

№ на схеме:13

Наименование:Washer 10 GB1230

Каталожный номер:A210491000120

Комплект:14

Примечание:

№ на схеме:14

Наименование:Connector

Каталожный номер:-

Комплект:18

Примечание:Modification or other

№ на схеме:15

Наименование:Connector

Каталожный номер:A820205000858

Комплект:1

Примечание:

№ на схеме:16

Наименование:Connector

Каталожный номер:10223366

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose

Каталожный номер:B230103003046

Комплект:1

Примечание:

№ на схеме:18

Наименование:Upper tube clamp SY75C3.3.2-2A

Каталожный номер:12085733

Комплект:4

Примечание:

№ на схеме:19

Наименование:Cylinder, boom

Каталожный номер:60199325

Комплект:1

Примечание:

№ на схеме:20

Наименование:Rubber hose

Каталожный номер:60215117

Комплект:2

Примечание:

№ на схеме:21

Наименование:Rubber hose

Каталожный номер:60215118

Комплект:2

Примечание:

№ на схеме:22

Наименование:Rubber hose

Каталожный номер:60157614

Комплект:2

Примечание:

№ на схеме:23

Наименование:Pipe GP, steel

Каталожный номер:11605369

Комплект:2

Примечание:

№ на схеме:24

Наименование:Pipe GP, steel

Каталожный номер:10549478

Комплект:1

Примечание:

№ на схеме:25

Наименование:Pipe GP, steel

Каталожный номер:10549477

Комплект:1

Примечание:

№ на схеме:26

Наименование:Pipe GP, steel

Каталожный номер:11605371

Комплект:2

Примечание:
