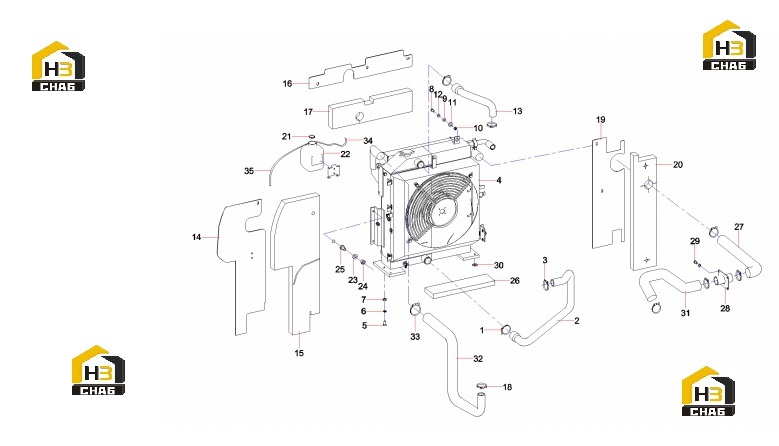

Система охлаждения 11344620

← Фильтр воздушный 60140492 Радиатор 60055062 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hoop

Каталожный номер:A210855000010

Комплект:3

Примечание:

№ на схеме:2

Наименование:Hose, Radiator (Lower)

Каталожный номер:11344617

Комплект:1

Примечание:

№ на схеме:3

Наименование:Clamp

Каталожный номер:60040288

Комплект:2

Примечание:

№ на схеме:4

Наименование:Radiator

Каталожный номер:60055062

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt M12x25 GB5783 10.9

Каталожный номер:A210111000101

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:24000639

Комплект:4

Примечание:

№ на схеме:7

Наименование:Nut M12 GB6170 10

Каталожный номер:A210307000031

Комплект:4

Примечание:

№ на схеме:8

Наименование:Bolt M10x20 GB5783 10.9

Каталожный номер:A210111000012

Комплект:10

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:24000637

Комплект:10

Примечание:

№ на схеме:10

Наименование:Nut M10 GB6170 10

Каталожный номер:A210307000036

Комплект:5

Примечание:

№ на схеме:11

Наименование:Washer 12 GB96.1

Каталожный номер:60060548

Комплект:1

Примечание:

№ на схеме:12

Наименование:Sleeve, spacer

Каталожный номер:A230102000054

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose, Radiator (Upper)

Каталожный номер:11344616

Комплект:1

Примечание:

№ на схеме:14

Наименование:Plate, Front

Каталожный номер:11344595

Комплект:1

Примечание:

№ на схеме:15

Наименование:Seal, Front

Каталожный номер:11344605

Комплект:1

Примечание:

№ на схеме:16

Наименование:Plate, Upper

Каталожный номер:11344599

Комплект:1

Примечание:

№ на схеме:17

Наименование:Seal, Upper

Каталожный номер:11344619

Комплект:1

Примечание:

№ на схеме:18

Наименование:Harness clamp

Каталожный номер:60208141

Комплект:1

Примечание:

№ на схеме:19

Наименование:Plate, Rear

Каталожный номер:11344593

Комплект:1

Примечание:

№ на схеме:20

Наименование:Seal, Rear

Каталожный номер:11344600

Комплект:1

Примечание:

№ на схеме:21

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:2

Примечание:

№ на схеме:22

Наименование:Tank GP, reserve

Каталожный номер:A229900004825

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:24000633

Комплект:17

Примечание:

№ на схеме:24

Наименование:Nut M8 GB6170 10

Каталожный номер:A210307000055

Комплект:3

Примечание:

№ на схеме:25

Наименование:Bolt M8x25 GB5783 10.9

Каталожный номер:A210111000323

Комплект:3

Примечание:

№ на схеме:26

Наименование:Seal, rear

Каталожный номер:10723251

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hose, Air Inlet (Outer)

Каталожный номер:11344615

Комплект:1

Примечание:

№ на схеме:28

Наименование:Tube, Connecting

Каталожный номер:11344598

Комплект:1

Примечание:

№ на схеме:29

Наименование:Screw

Каталожный номер:A210204000147

Комплект:8

Примечание:

№ на схеме:30

Наименование:Gasket

Каталожный номер:A820101118172

Комплект:8

Примечание:

№ на схеме:31

Наименование:Hose, Air Inlet (Inner)

Каталожный номер:11344614

Комплект:1

Примечание:

№ на схеме:32

Наименование:Pipe, inlet

Каталожный номер:11344613

Комплект:1

Примечание:

№ на схеме:33

Наименование:Clamp

Каталожный номер:A229900002031

Комплект:5

Примечание:

№ на схеме:34

Наименование:Hose

Каталожный номер:11722805

Комплект:1

Примечание:

№ на схеме:35

Наименование:Hose

Каталожный номер:11724314

Комплект:1

Примечание:
