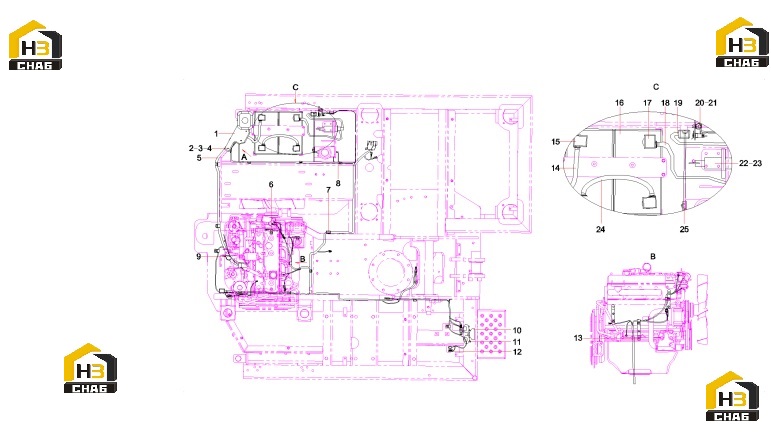

Система электрическая sy75c3i3r(us).5 13234075

← Цилиндр стрелы 60199325 Комплектующие электрической системы кабины sy75c3i3r(us).5 13234075 (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cover, battery relay

Каталожный номер:60160302

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw M6x45 GB70.1

Каталожный номер:A210204000136

Комплект:6

Примечание:

№ на схеме:3

Наименование:Washer 6 GB96.1

Каталожный номер:-

Комплект:9

Примечание:Modification or other

№ на схеме:4

Наименование:Nut M6 GB6170

Каталожный номер:A210307000016

Комплект:6

Примечание:

№ на схеме:5

Наименование:Power line SY75C3.5A.8

Каталожный номер:12762779

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt M8x16 GB5783

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:7

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:7

Примечание:

№ на схеме:8

Наименование:Carriage Harness

Каталожный номер:13038810

Комплект:1

Примечание:

№ на схеме:9

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:3

Примечание:

№ на схеме:10

Наименование:Lamp, work

Каталожный номер:A241100000604

Комплект:1

Примечание:

№ на схеме:11

Наименование:Horn

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:12

Наименование:Cluster fixed lace

Каталожный номер:60197034

Комплект:4

Примечание:

№ на схеме:13

Наименование:Bolt M12x20 GB5783 10.9

Каталожный номер:A210111000199

Комплект:1

Примечание:

№ на схеме:14

Наименование:Wire, power supply

Каталожный номер:60012788

Комплект:1

Примечание:

№ на схеме:15

Наименование:Terminal Group, Battery Postive

Каталожный номер:60013322

Комплект:2

Примечание:

№ на схеме:16

Наименование:Battery

Каталожный номер:B242200000026

Комплект:2

Примечание:

№ на схеме:17

Наименование:Terminal Group, Battery Negative

Каталожный номер:60013321

Комплект:2

Примечание:

№ на схеме:18

Наименование:Power line SY60.5C.8

Каталожный номер:12537763

Комплект:1

Примечание:

№ на схеме:19

Наименование:Power supply harness

Каталожный номер:13257813

Комплект:1

Примечание:

№ на схеме:20

Наименование:Socket, two-wire

Каталожный номер:B241000000022

Комплект:1

Примечание:

№ на схеме:21

Наименование:Parts book, mounting bracket

Каталожный номер:A820101216763

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bracket SY75CAI3H.5.20

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:23

Наименование:Power Supply Switch

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:24

Наименование:Wire, power supply

Каталожный номер:60012803

Комплект:1

Примечание:

№ на схеме:25

Наименование:Harness support SY75C9.5.4-1

Каталожный номер:13043492

Комплект:1

Примечание:
