Привод и демпфирующая система 11344631

Привод и демпфирующая система 11344631

← Бак топливный 11343661 Глушитель с комплектующими 11344492 →

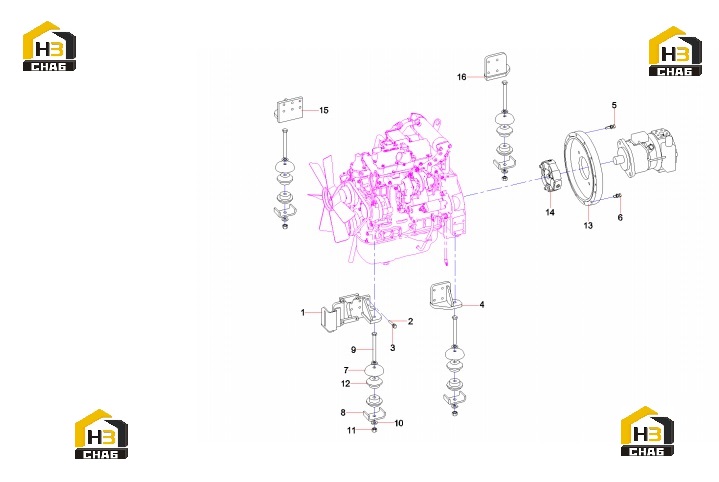

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bracket
Каталожный номер:11344630
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:A210111000026
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer 10 GB1230
Каталожный номер:A210491000120
Комплект:32
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bracket AS, Rear, RH (Engine)
Каталожный номер:11344508
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Screw M10x55 GB70.1 10.9
Каталожный номер:A210204000335
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Screw
Каталожный номер:A210204000357
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Coaster, bowl
Каталожный номер:A820101356983
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Coaster
Каталожный номер:10178544
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:A210110000193
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer 16 GB1230
Каталожный номер:A210491000118
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Nut M16 GB617010
Каталожный номер:A210307000028
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Shock absorber
Каталожный номер:A222000000032
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Cover, End
Каталожный номер:11344509
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Coupler,flange
Каталожный номер:60017431
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Bracket
Каталожный номер:11344503
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Bracket AS, Front, RH (Engine)
Каталожный номер:11344507
Комплект:1
Примечание:
