Пол кабины 11557284

← Механизм управления ходом sy75c3i3r.1.5. 13613442 Сиденье водителя и подлокотники 11557283 →

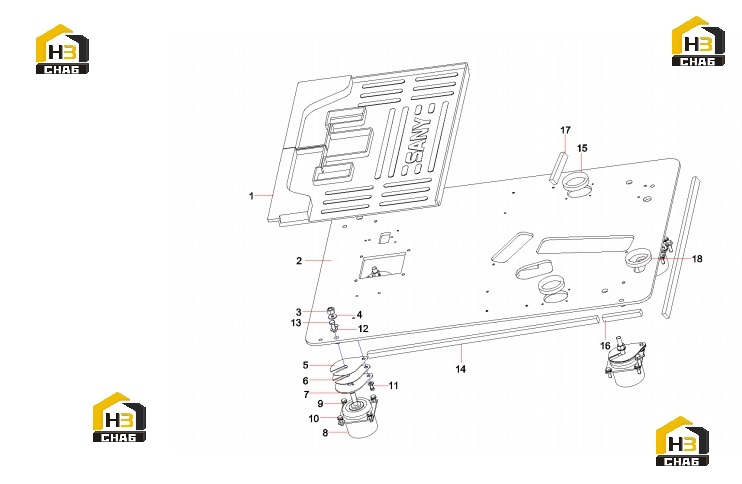

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Mat, floor

Каталожный номер:11054983

Комплект:1

Примечание:

№ на схеме:2

Наименование:Base plate SY75C3I3.1.5.4.1A

Каталожный номер:13263916

Комплект:1

Примечание:

№ на схеме:3

Наименование:Nut M16 GB617010

Каталожный номер:A210307000028

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer 16 GB96.1

Каталожный номер:60060553

Комплект:4

Примечание:

№ на схеме:5

Наименование:Gasket

Каталожный номер:A820101210709

Комплект:4

Примечание:

№ на схеме:6

Наименование:Gasket

Каталожный номер:A820101210710

Комплект:4

Примечание:

№ на схеме:7

Наименование:Plate

Каталожный номер:A820101117029

Комплект:4

Примечание:

№ на схеме:8

Наименование:Damper, cab

Каталожный номер:60002703

Комплект:4

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:24000637

Комплект:20

Примечание:

№ на схеме:10

Наименование:Bolt M10x30 GB5783 10.9

Каталожный номер:A210111000024

Комплект:16

Примечание:

№ на схеме:11

Наименование:Bolt M10x16 GB5783 10.9

Каталожный номер:A210111000195

Комплект:4

Примечание:

№ на схеме:12

Наименование:Washer 12 GB1230

Каталожный номер:A210491000121

Комплект:4

Примечание:

№ на схеме:13

Наименование:Bolt M12x35 GB5783 10.9

Каталожный номер:A210111000203

Комплект:4

Примечание:

№ на схеме:14

Наименование:Sponge, bottom plate, cab

Каталожный номер:A820699000677

Комплект:4

Примечание:

№ на схеме:15

Наименование:Grommet

Каталожный номер:A820606030056

Комплект:2

Примечание:

№ на схеме:16

Наименование:Foam

Каталожный номер:11055039

Комплект:2

Примечание:

№ на схеме:17

Наименование:Foam, back

Каталожный номер:A820699000215

Комплект:2

Примечание:

№ на схеме:18

Наименование:Grommet

Каталожный номер:10898697

Комплект:1

Примечание:
