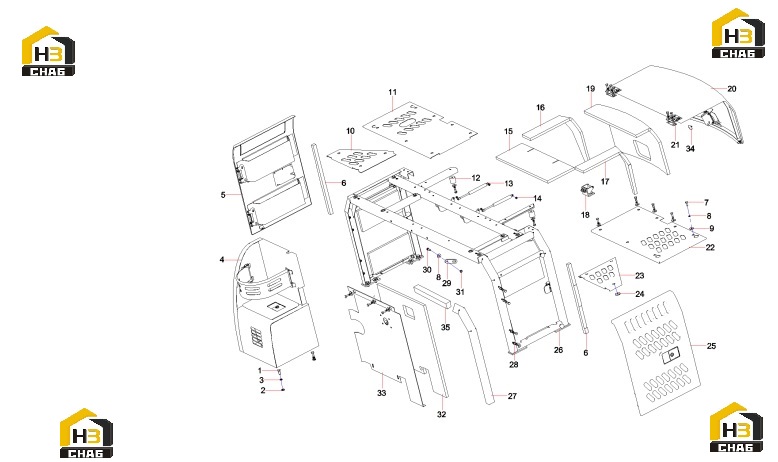

Обвес кабины 11345565

← Компрессор и его крепления 11351312 Накладка правой двери 10872431 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M12x30 GB578310.9

Каталожный номер:A210111000202

Комплект:4

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:24000639

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:24000513

Комплект:4

Примечание:

№ на схеме:4

Наименование:Tool box assembly

Каталожный номер:12791486

Комплект:1

Примечание:

№ на схеме:5

Наименование:Panel GP, door, right

Каталожный номер:10872431

Комплект:1

Примечание:

№ на схеме:6

Наименование:Sponge, limit

Каталожный номер:12121473

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bolt M10x25 GB5783 10.9

Каталожный номер:A210111000197

Комплект:39

Примечание:

№ на схеме:8

Наименование:Washer 10 GB96.1

Каталожный номер:60060546

Комплект:32

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:24000512

Комплект:39

Примечание:

№ на схеме:10

Наименование:Cover

Каталожный номер:11339644

Комплект:1

Примечание:

№ на схеме:11

Наименование:Cover

Каталожный номер:11344962

Комплект:1

Примечание:

№ на схеме:12

Наименование:Sleeve, spacer

Каталожный номер:A230102000054

Комплект:2

Примечание:

№ на схеме:13

Наименование:Spring, air, rear hood

Каталожный номер:60078542

Комплект:2

Примечание:

№ на схеме:14

Наименование:Nut M8 GB6170

Каталожный номер:A210307000012

Комплект:4

Примечание:

№ на схеме:15

Наименование:Sponge

Каталожный номер:10869569

Комплект:1

Примечание:

№ на схеме:16

Наименование:Sponge

Каталожный номер:10869567

Комплект:1

Примечание:

№ на схеме:17

Наименование:Sponge

Каталожный номер:10869571

Комплект:1

Примечание:

№ на схеме:18

Наименование:Lock catch AS

Каталожный номер:11292833

Комплект:1

Примечание:

№ на схеме:19

Наименование:Sponge

Каталожный номер:10869568

Комплект:1

Примечание:

№ на схеме:20

Наименование:Cover GP, rear

Каталожный номер:11297512

Комплект:1

Примечание:

№ на схеме:21

Наименование:Shim, adjusting

Каталожный номер:11234421

Комплект:2

Примечание:

№ на схеме:22

Наименование:Coverplate AS

Каталожный номер:11345289

Комплект:1

Примечание:

№ на схеме:23

Наименование:Coverplate AS, rear, left

Каталожный номер:11234443

Комплект:1

Примечание:

№ на схеме:24

Наименование:Washer 12 GB96.1

Каталожный номер:60060548

Комплект:2

Примечание:

№ на схеме:25

Наименование:Panel GP, door, left

Каталожный номер:10872468

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bracket GP

Каталожный номер:11345370

Комплект:1

Примечание:

№ на схеме:27

Наименование:Sponge

Каталожный номер:12049855

Комплект:1

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:24000637

Комплект:8

Примечание:

№ на схеме:29

Наименование:Rod, pull

Каталожный номер:11452601

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt M10x30 GB5783 10.9

Каталожный номер:A210111000024

Комплект:1

Примечание:

№ на схеме:31

Наименование:Nut M10 GB6170 10

Каталожный номер:A210307000036

Комплект:1

Примечание:

№ на схеме:32

Наименование:Foam

Каталожный номер:11347990

Комплект:1

Примечание:

№ на схеме:33

Наименование:Plate

Каталожный номер:11344587

Комплект:1

Примечание:

№ на схеме:34

Наименование:Pintle

Каталожный номер:11961759

Комплект:15

Примечание:

№ на схеме:35

Наименование:Sponge

Каталожный номер:12049959

Комплект:1

Примечание:
