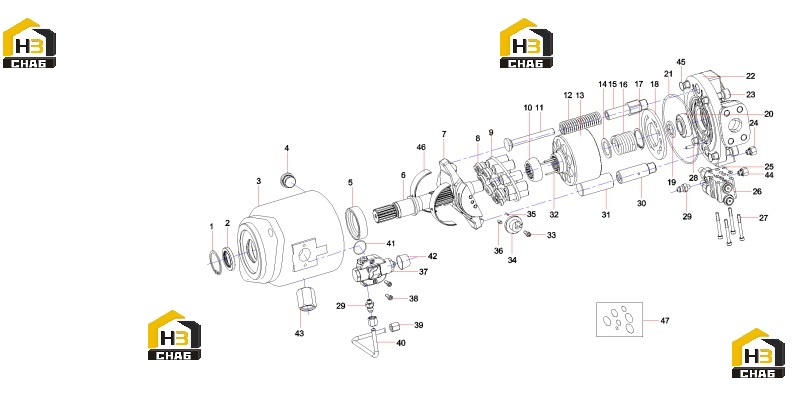

Насос плунжерный b220301000389

← Редуктор 60253998 Бак гидравлический 12158635 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Ring, retaining

Каталожный номер:60038285

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ring, sealing

Каталожный номер:60038852

Комплект:1

Примечание:

№ на схеме:3

Наименование:Housing, pump

Каталожный номер:60038052

Комплект:1

Примечание:

№ на схеме:4

Наименование:Plug

Каталожный номер:60038478

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bearing, ball

Каталожный номер:60038127

Комплект:1

Примечание:

№ на схеме:6

Наименование:Shaft, drive

Каталожный номер:60038591

Комплект:1

Примечание:

№ на схеме:7

Наименование:Plate, swash

Каталожный номер:60038627

Комплект:1

Примечание:

№ на схеме:8

Наименование:Upper frame AS

Каталожный номер:60037999

Комплект:1

Примечание:

№ на схеме:9

Наименование:Plate, fixing

Каталожный номер:60038366

Комплект:1

Примечание:

№ на схеме:10

Наименование:Sleeve, spherical

Каталожный номер:60038587

Комплект:1

Примечание:

№ на схеме:11

Наименование:Piston, reverse

Каталожный номер:60038352

Комплект:1

Примечание:

№ на схеме:12

Наименование:Spring

Каталожный номер:60038214

Комплект:1

Примечание:

№ на схеме:13

Наименование:Block, cylinder

Каталожный номер:60038357

Комплект:1

Примечание:

№ на схеме:14

Наименование:Disk, supporting

Каталожный номер:60038657

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bushing, guide, piston

Каталожный номер:60038403

Комплект:1

Примечание:

№ на схеме:16

Наименование:Spring

Каталожный номер:60038218

Комплект:1

Примечание:

№ на схеме:17

Наименование:Ring, retaining

Каталожный номер:60038300

Комплект:1

Примечание:

№ на схеме:18

Наименование:Board, control

Каталожный номер:60038005

Комплект:1

Примечание:

№ на схеме:19

Наименование:Shim, adjusting

Каталожный номер:60038331

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bearing, ball

Каталожный номер:60038126

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-ring

Каталожный номер:60038745

Комплект:1

Примечание:

№ на схеме:22

Наименование:Housing

Каталожный номер:60038439

Комплект:1

Примечание:

№ на схеме:23

Наименование:Screw

Каталожный номер:60038554

Комплект:4

Примечание:

№ на схеме:24

Наименование:Plug

Каталожный номер:60038477

Комплект:2

Примечание:

№ на схеме:25

Наименование:Gasket, seal

Каталожный номер:60038534

Комплект:1

Примечание:

№ на схеме:26

Наименование:Valve, control

Каталожный номер:60038102

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt

Каталожный номер:60038562

Комплект:4

Примечание:

№ на схеме:28

Наименование:Pin, cylinder

Каталожный номер:60038640

Комплект:1

Примечание:

№ на схеме:29

Наименование:Connector

Каталожный номер:60038371

Комплект:2

Примечание:

№ на схеме:30

Наименование:Piston, control

Каталожный номер:60038446

Комплект:1

Примечание:

№ на схеме:31

Наименование:Block, cylinder

Каталожный номер:60038621

Комплект:1

Примечание:

№ на схеме:32

Наименование:Pin, pressure

Каталожный номер:60038631

Комплект:3

Примечание:

№ на схеме:33

Наименование:Bolt

Каталожный номер:60038560

Комплект:1

Примечание:

№ на схеме:34

Наименование:Driven unit

Каталожный номер:60037944

Комплект:1

Примечание:

№ на схеме:35

Наименование:Sleeve

Каталожный номер:60038182

Комплект:1

Примечание:

№ на схеме:36

Наименование:Sleeve

Каталожный номер:60038183

Комплект:1

Примечание:

№ на схеме:37

Наименование:Valve, control

Каталожный номер:60038103

Комплект:1

Примечание:

№ на схеме:38

Наименование:Bolt

Каталожный номер:60038561

Комплект:2

Примечание:

№ на схеме:39

Наименование:Nut

Каталожный номер:60038372

Комплект:2

Примечание:

№ на схеме:40

Наименование:Pipe

Каталожный номер:60037977

Комплект:1

Примечание:

№ на схеме:41

Наименование:O-ring

Каталожный номер:60038818

Комплект:1

Примечание:

№ на схеме:42

Наименование:Valve, control

Каталожный номер:60038878

Комплект:1

Примечание:

№ на схеме:43

Наименование:Connector II

Каталожный номер:60038425

Комплект:1

Примечание:

№ на схеме:44

Наименование:Connector 1

Каталожный номер:60038423

Комплект:1

Примечание:

№ на схеме:45

Наименование:O-ring

Каталожный номер:60038741

Комплект:4

Примечание:

№ на схеме:46

Наименование:Bushing, bearing

Каталожный номер:60038141

Комплект:2

Примечание:

№ на схеме:47

Наименование:Repair kit,pump,main

Каталожный номер:60042321

Комплект:1

Примечание:
