Комплектующие поворотной рамы sy75c3i3r(us).2 13577168

← Насос водяной с комплектующими 60151863 Крепление отвала sy75c3i3r(us).2 13577168 →

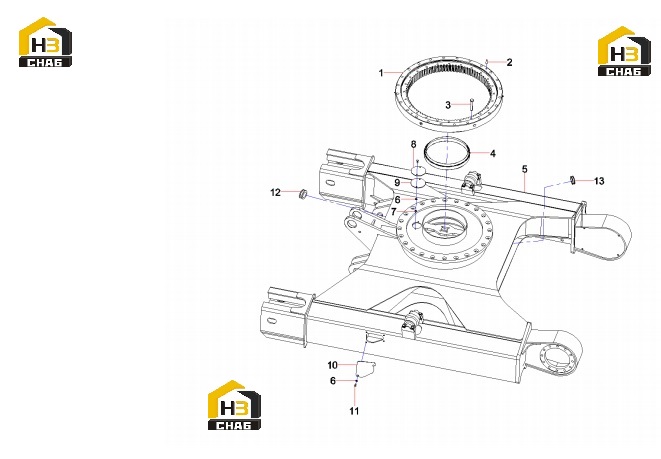

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bearing,slewing

Каталожный номер:11184816

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pin

Каталожный номер:A210504000014

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bolt M16x90 GB5782 Grade 10.9

Каталожный номер:A311141609016

Комплект:24

Примечание:

№ на схеме:4

Наименование:Ring, sealing, grease chamber

Каталожный номер:12087542

Комплект:1

Примечание:

№ на схеме:5

Наименование:Combination Running frame

Каталожный номер:13576086

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:24000633

Комплект:6

Примечание:

№ на схеме:7

Наименование:Nut M8 GB6170

Каталожный номер:A210307000012

Комплект:2

Примечание:

№ на схеме:8

Наименование:Coverplate

Каталожный номер:A820101343428

Комплект:1

Примечание:

№ на схеме:9

Наименование:Gasket

Каталожный номер:A820101343429

Комплект:1

Примечание:

№ на схеме:10

Наименование:Cover

Каталожный номер:10542624

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bolt M8x16 GB5783 10.9

Каталожный номер:A210111000342

Комплект:4

Примечание:

№ на схеме:12

Наименование:Sleeve, protective

Каталожный номер:A820606030917

Комплект:2

Примечание:

№ на схеме:13

Наименование:Sheath

Каталожный номер:A820606030920

Комплект:2

Примечание:
