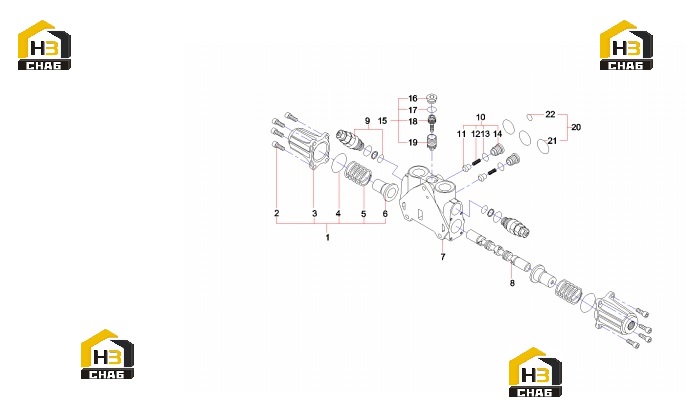

Клапан отвала 60083941

← Клапан стрелы 60083929 Клапан ковша 60083925 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hydraulic operation GP

Каталожный номер:60038028

Комплект:2

Примечание:

№ на схеме:2

Наименование:Screw M6x16 GB70.1

Каталожный номер:A210204000130

Комплект:8

Примечание:

№ на схеме:3

Наименование:Cover

Каталожный номер:60037958

Комплект:2

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:60038766

Комплект:2

Примечание:

№ на схеме:5

Наименование:Spring

Каталожный номер:60038205

Комплект:2

Примечание:

№ на схеме:6

Наименование:Seat, spring

Каталожный номер:60038266

Комплект:2

Примечание:

№ на схеме:7

Наименование:Body, valve, boom

Каталожный номер:60083927

Комплект:1

Примечание:

№ на схеме:8

Наименование:Spool, dozer valve

Каталожный номер:60083942

Комплект:1

Примечание:

№ на схеме:9

Наименование:Valve,safety

Каталожный номер:60083922

Комплект:1

Примечание:

№ на схеме:10

Наименование:Valve GP, lift

Каталожный номер:60083940

Комплект:2

Примечание:

№ на схеме:11

Наименование:Valve, lift

Каталожный номер:60038107

Комплект:2

Примечание:

№ на схеме:12

Наименование:Spring

Каталожный номер:60038204

Комплект:2

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:60038744

Комплект:2

Примечание:

№ на схеме:14

Наименование:Plug, screw

Каталожный номер:A210372000001

Комплект:2

Примечание:

№ на схеме:15

Наименование:Pressure compensation AS

Каталожный номер:60083918

Комплект:1

Примечание:

№ на схеме:16

Наименование:Plug, screw

Каталожный номер:60038509

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:21007876

Комплект:1

Примечание:

№ на схеме:18

Наименование:Piston

Каталожный номер:60038390

Комплект:1

Примечание:

№ на схеме:19

Наименование:Gasket

Каталожный номер:60038177

Комплект:1

Примечание:

№ на схеме:20

Наименование:Seal GP

Каталожный номер:60038539

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-ring

Каталожный номер:60038762

Комплект:3

Примечание:

№ на схеме:22

Наименование:O-ring

Каталожный номер:60038729

Комплект:1

Примечание:
