Клапан 60083948

← Клапан распределительный b220401000622 Клапан стрелы 60083929 →

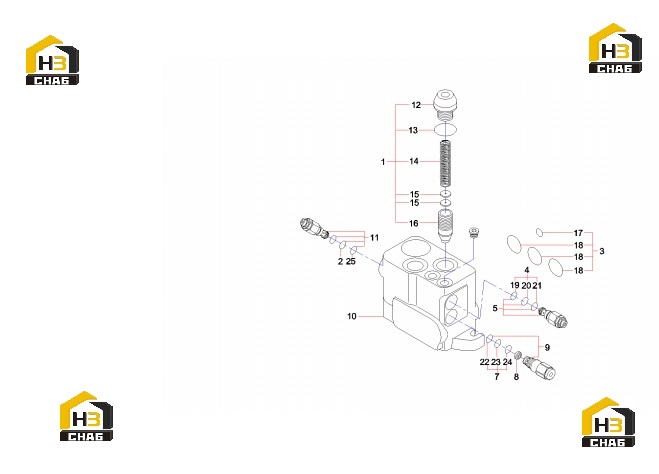

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Adjusting GP

Каталожный номер:60037953

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ring, thrust

Каталожный номер:60038034

Комплект:1

Примечание:

№ на схеме:3

Наименование:Seal GP

Каталожный номер:60038539

Комплект:1

Примечание:

№ на схеме:4

Наименование:Seal AS

Каталожный номер:60038537

Комплект:1

Примечание:

№ на схеме:5

Наименование:Valve, relief

Каталожный номер:60038055

Комплект:1

Примечание:

№ на схеме:7

Наименование:Seal AS

Каталожный номер:60038541

Комплект:1

Примечание:

№ на схеме:8

Наименование:Filter

Каталожный номер:60038151

Комплект:1

Примечание:

№ на схеме:9

Наименование:Valve, speed adjusting

Каталожный номер:60083926

Комплект:1

Примечание:

№ на схеме:10

Наименование:Body, valve

Каталожный номер:60083932

Комплект:1

Примечание:

№ на схеме:11

Наименование:Valve,safety

Каталожный номер:60083922

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plug, screw

Каталожный номер:24908222

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:60038761

Комплект:1

Примечание:

№ на схеме:14

Наименование:Spring

Каталожный номер:60038209

Комплект:1

Примечание:

№ на схеме:15

Наименование:Gasket

Каталожный номер:60038312

Комплект:1

Примечание:

№ на схеме:16

Наименование:Piston

Каталожный номер:60038391

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:60038729

Комплект:1

Примечание:

№ на схеме:18

Наименование:O-ring

Каталожный номер:60038762

Комплект:3

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:60038733

Комплект:1

Примечание:

№ на схеме:20

Наименование:Ring, thrust

Каталожный номер:60038032

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-ring

Каталожный номер:60038740

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-ring

Каталожный номер:60038731

Комплект:1

Примечание:

№ на схеме:23

Наименование:Ring, thrust

Каталожный номер:60038033

Комплект:1

Примечание:

№ на схеме:24

Наименование:O-ring

Каталожный номер:21007876

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-ring

Каталожный номер:60038736

Комплект:1

Примечание:
