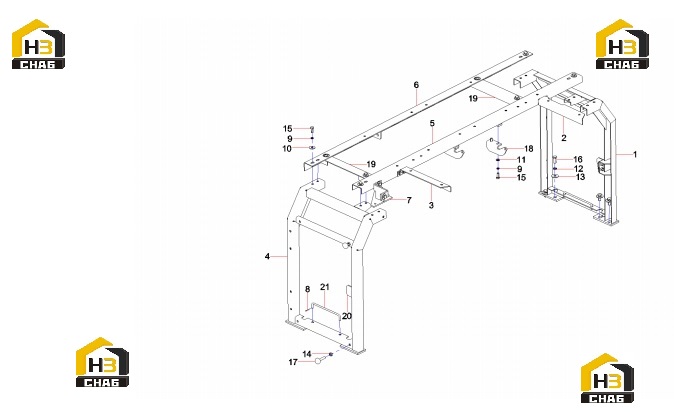

Каркас 11345370

← Накладка левой двери 10872468 Противовес 11351503 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bracket-Door (Rh)

Каталожный номер:11234180

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bracket As-Rear

Каталожный номер:11291906

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bracket As-Door (Rear)

Каталожный номер:11291991

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bracket,door,left

Каталожный номер:11345214

Комплект:1

Примечание:

№ на схеме:5

Наименование:U-bracket

Каталожный номер:11345307

Комплект:1

Примечание:

№ на схеме:6

Наименование:Frame,horizontal

Каталожный номер:11345298

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bracket

Каталожный номер:11344591

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pin 2.5x20 GB91

Каталожный номер:A210491000007

Комплект:2

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:24000512

Комплект:22

Примечание:

№ на схеме:10

Наименование:Washer 10 GB96.1

Каталожный номер:60060546

Комплект:10

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:24000637

Комплект:12

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:24000513

Комплект:8

Примечание:

№ на схеме:13

Наименование:Washer 12 GB96.1

Каталожный номер:60060548

Комплект:8

Примечание:

№ на схеме:14

Наименование:Nut M10 GB6170

Каталожный номер:A210307000017

Комплект:4

Примечание:

№ на схеме:15

Наименование:Bolt M10x25 GB5783

Каталожный номер:A210111000018

Комплект:22

Примечание:

№ на схеме:16

Наименование:Bolt M12x30 GB5783

Каталожный номер:A210111000038

Комплект:8

Примечание:

№ на схеме:17

Наименование:Setscrew

Каталожный номер:A810502019056

Комплект:4

Примечание:

№ на схеме:18

Наименование:Bracket-Spring (Air)

Каталожный номер:11291973

Комплект:2

Примечание:

№ на схеме:19

Наименование:Plate-Connecting (Rh)

Каталожный номер:11234423

Комплект:2

Примечание:

№ на схеме:20

Наименование:Plate-Lock

Каталожный номер:10869554

Комплект:2

Примечание:

№ на схеме:21

Наименование:Catch

Каталожный номер:11020728

Комплект:2

Примечание:
