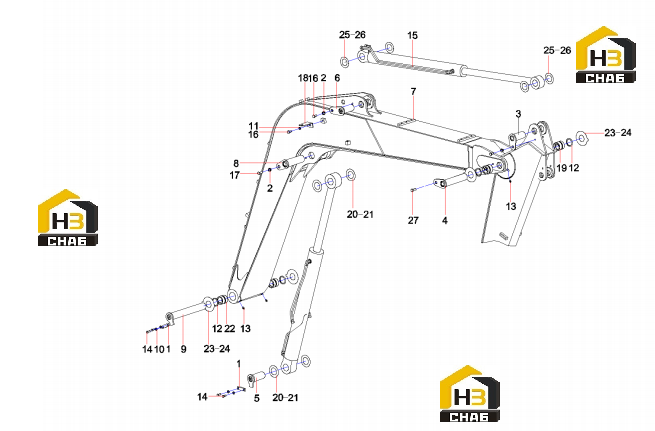

Узел стрелы 11476205

← Шарнир центральный a229900004501 Узел рукояти 11476205 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plate, fixing

Каталожный номер:10595640

Комплект:2

Примечание:

№ на схеме:2

Наименование:Sleeve

Каталожный номер:A820202004034

Комплект:2

Примечание:

№ на схеме:3

Наименование:Roll, pin

Каталожный номер:A810312110098

Комплект:1

Примечание:

№ на схеме:4

Наименование:Brace piece axial

Каталожный номер:12331899

Комплект:1

Примечание:

№ на схеме:5

Наименование:Roll, pin

Каталожный номер:10845524

Комплект:1

Примечание:

№ на схеме:6

Наименование:Roll, pin

Каталожный номер:A810312110104

Комплект:1

Примечание:

№ на схеме:7

Наименование:BooM SY75C9I4R.3.1

Каталожный номер:13312094

Комплект:1

Примечание:

№ на схеме:8

Наименование:Roll, pin

Каталожный номер:10875673

Комплект:1

Примечание:

№ на схеме:9

Наименование:Roll, pin

Каталожный номер:12332283

Комплект:1

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:24000639

Комплект:4

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:24000642

Комплект:1

Примечание:

№ на схеме:12

Наименование:DLI-ring, dustproof

Каталожный номер:B230101001118

Комплект:4

Примечание:

№ на схеме:13

Наименование:Cup, oil M10x1JB7940.1

Каталожный номер:A210804000002

Комплект:9

Примечание:

№ на схеме:14

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:4

Примечание:

№ на схеме:15

Наименование:Pipeline, work equipment AS

Каталожный номер:11445771

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt M16x30GB5783 10.9

Каталожный номер:A210111000263

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt M16x40GB5783 10.9

Каталожный номер:A210111000053

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bracket, lamp

Каталожный номер:A820101322531

Комплект:1

Примечание:

№ на схеме:19

Наименование:Sleeve, shaft

Каталожный номер:A820202005319

Комплект:2

Примечание:

№ на схеме:20

Наименование:Shim

Каталожный номер:A810312990208

Комплект:4

Примечание:

№ на схеме:21

Наименование:Shim

Каталожный номер:A810312990209

Комплект:4

Примечание:

№ на схеме:22

Наименование:Sleeve, shaft

Каталожный номер:A820202005318

Комплект:2

Примечание:

№ на схеме:23

Наименование:Shim

Каталожный номер:A820102010779

Комплект:4

Примечание:

№ на схеме:24

Наименование:Shim

Каталожный номер:A820102010780

Комплект:4

Примечание:

№ на схеме:25

Наименование:Shim

Каталожный номер:A820102010781

Комплект:4

Примечание:

№ на схеме:26

Наименование:Shim

Каталожный номер:A820102010782

Комплект:4

Примечание:

№ на схеме:27

Наименование:SCREW

Каталожный номер:-

Комплект:1

Примечание:Modification or other
