Соединения в трубопроводе гидравлической системы 11450978

Соединения в трубопроводе гидравлической системы 11450978

← Трубопровод гидравлической системы 11450978 Клапан педали (часть 1) B220401000623 →

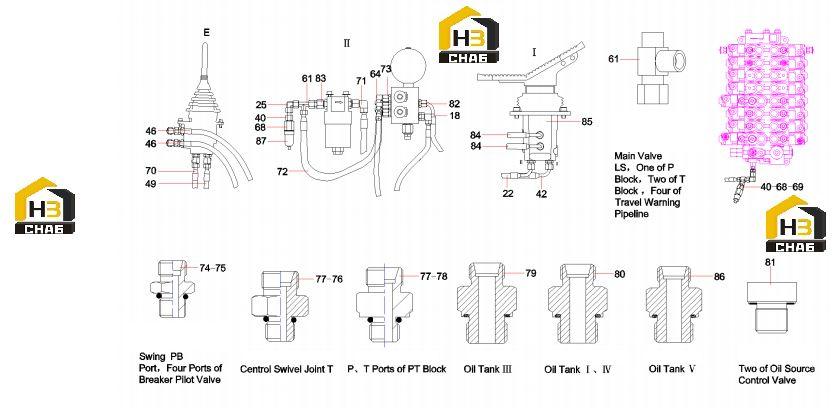

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:18
Наименование:Hose, rubber
Каталожный номер:B230103003777
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Hose
Каталожный номер:B230103004707
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Connector, pipe
Каталожный номер:B210780000418
Комплект:35
Примечание:
0 ₽
шт
№ на схеме:40
Наименование:Connector, pipe
Каталожный номер:B210780001045
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:42
Наименование:Hose, rubber
Каталожный номер:B230103003547
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:46
Наименование:Hose
Каталожный номер:B230103000983
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:49
Наименование:Hose, rubber
Каталожный номер:B230103000907
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:61
Наименование:Connector, pipe
Каталожный номер:B210780000170
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:64
Наименование:Hose
Каталожный номер:B230103000988
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:68
Наименование:Coupler, sensor, negative flow
Каталожный номер:A820205001061
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:69
Наименование:Sensor, pressure
Каталожный номер:60114799
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:70
Наименование:Hose
Каталожный номер:23000918
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:71
Наименование:Hose
Каталожный номер:B230103002533
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:72
Наименование:Hose, rubber
Каталожный номер:B230103001466
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:73
Наименование:Hose
Каталожный номер:A831213135000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:74
Наименование:Connector
Каталожный номер:A820205000844
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:75
Наименование:O-ring
Каталожный номер:B230101000047
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:76
Наименование:Connector
Каталожный номер:A820205000894
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:77
Наименование:O-ring 10.9x2.3(JISB2401)
Каталожный номер:A230101000247
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:78
Наименование:Connector, pipe
Каталожный номер:B210780000847
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:79
Наименование:Connector, pipe
Каталожный номер:B210780000043
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:80
Наименование:Connector, pipe
Каталожный номер:B210780000179
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:81
Наименование:Plug, screw
Каталожный номер:B210780000164
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:82
Наименование:Filter, tube-type
Каталожный номер:60049162
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:83
Наименование:Connector, pipe
Каталожный номер:B210780000827
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:84
Наименование:Hose
Каталожный номер:B230103003046
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:85
Наименование:Valve, foot
Каталожный номер:B220401000848
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:86
Наименование:Connector, pipe
Каталожный номер:B210780001307
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:87
Наименование:Sensor, pressure
Каталожный номер:60114798
Комплект:1
Примечание:
