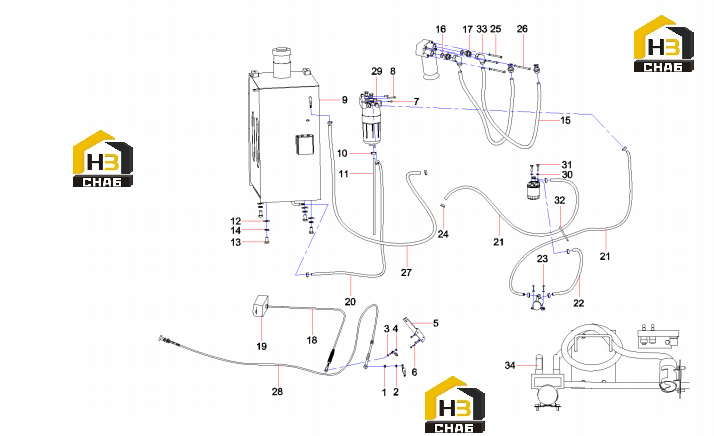

Система топливная sy75c3i3r.1.3.5 13495202

← Радиатор 60055062 Бак топливный 11343661 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Nut M8GB6170

Каталожный номер:A210307000012

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:24000633

Комплект:12

Примечание:

№ на схеме:3

Наименование:Screw M6x12GB70.1

Каталожный номер:A210204000129

Комплект:3

Примечание:

№ на схеме:4

Наименование:Nut M6GB6170

Каталожный номер:A210307000016

Комплект:1

Примечание:

№ на схеме:5

Наименование:Plate, mounting (Flexible Shaft)

Каталожный номер:11343745

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:-

Комплект:3

Примечание:Modification or other

№ на схеме:7

Наименование:Screw M8x35GB70.1 10.9

Каталожный номер:A210204000347

Комплект:2

Примечание:

№ на схеме:8

Наименование:Screw M8x70GB70.1

Каталожный номер:A210204000151

Комплект:1

Примечание:

№ на схеме:9

Наименование:Tank GP, fuel

Каталожный номер:11343661

Комплект:1

Примечание:

№ на схеме:10

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose

Каталожный номер:10949800

Комплект:1

Примечание:

№ на схеме:12

Наименование:Gasket

Каталожный номер:A820101118172

Комплект:10

Примечание:

№ на схеме:13

Наименование:Bolt M16x30GB5783 10.9

Каталожный номер:A210111000263

Комплект:4

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:24000642

Комплект:4

Примечание:

№ на схеме:15

Наименование:Hose, Engine Oil

Каталожный номер:60084786

Комплект:2

Примечание:

№ на схеме:16

Наименование:O-ring 23.7x3.5JISB2401

Каталожный номер:B230101000356

Комплект:4

Примечание:

№ на схеме:17

Наименование:Connector, pipe

Каталожный номер:B210780000028

Комплект:2

Примечание:

№ на схеме:18

Наименование:throttle guy assembly

Каталожный номер:60231324

Комплект:1

Примечание:

№ на схеме:19

Наименование:Motor,throttle

Каталожный номер:60099069

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose

Каталожный номер:11343700

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose

Каталожный номер:11343701

Комплект:2

Примечание:

№ на схеме:22

Наименование:Hose

Каталожный номер:11343702

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt M6x25GB5783

Каталожный номер:A210111000081

Комплект:2

Примечание:

№ на схеме:24

Наименование:Hoop, hose

Каталожный номер:A229900001347

Комплект:10

Примечание:

№ на схеме:25

Наименование:Bolt M8x80GB5783

Каталожный номер:A210111000097

Комплект:2

Примечание:

№ на схеме:26

Наименование:Bolt

Каталожный номер:A229900001700

Комплект:2

Примечание:

№ на схеме:27

Наименование:Hose

Каталожный номер:11343704

Комплект:1

Примечание:

№ на схеме:28

Наименование:Shaft, Flexible (Stopper, Electric)

Каталожный номер:A249900001615

Комплект:1

Примечание:

№ на схеме:29

Наименование:Connector (Fuel Hose)

Каталожный номер:11343734

Комплект:2

Примечание:

№ на схеме:30

Наименование:Washer

Каталожный номер:24000512

Комплект:2

Примечание:

№ на схеме:31

Наименование:Bolt M10x30GB5783 10.9

Каталожный номер:A210111000024

Комплект:2

Примечание:

№ на схеме:32

Наименование:Clamp

Каталожный номер:A230200000178

Комплект:1

Примечание:

№ на схеме:33

Наименование:Connector

Каталожный номер:A820205000942

Комплект:4

Примечание:

№ на схеме:34

Наименование:Connecting pipeline of filler pump

Каталожный номер:13466285

Комплект:1

Примечание:
