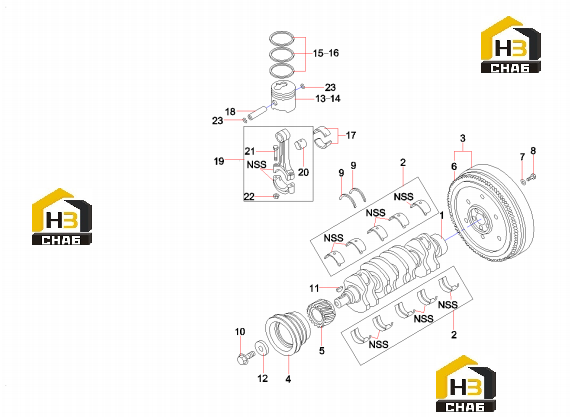

Система коленчатого вала 60151856

← Крышка ГБЦ 60151854 Трубки маслоохладителя 60151858 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Crankshaft

Каталожный номер:60133454

Комплект:1

Примечание:

№ на схеме:2

Наименование:Shell, bearing

Каталожный номер:60133517

Комплект:1

Примечание:

№ на схеме:3

Наименование:Flywheel

Каталожный номер:60133195

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pulley, crankshaft

Каталожный номер:60133455

Комплект:1

Примечание:

№ на схеме:5

Наименование:Gear, crankshaft

Каталожный номер:60133117

Комплект:1

Примечание:

№ на схеме:6

Наименование:Ring, gear

Каталожный номер:60133134

Комплект:1

Примечание:

№ на схеме:7

Наименование:Shim

Каталожный номер:60133161

Комплект:6

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:60133274

Комплект:6

Примечание:

№ на схеме:9

Наименование:Plate, thrust

Каталожный номер:60133512

Комплект:2

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:60133277

Комплект:1

Примечание:

№ на схеме:11

Наименование:Key

Каталожный номер:60133216

Комплект:1

Примечание:

№ на схеме:12

Наименование:Shim

Каталожный номер:60133155

Комплект:1

Примечание:

№ на схеме:13

Наименование:Piston

Каталожный номер:60133210

Комплект:4

Примечание:

№ на схеме:14

Наименование:Piston

Каталожный номер:60133209

Комплект:4

Примечание:

№ на схеме:15

Наименование:Ring AS, piston

Каталожный номер:60133211

Комплект:4

Примечание:

№ на схеме:16

Наименование:Ring AS, piston

Каталожный номер:60133212

Комплект:4

Примечание:

№ на схеме:17

Наименование:Bearing, conrod

Каталожный номер:60133225

Комплект:4

Примечание:

№ на схеме:18

Наименование:Dowel, piston

Каталожный номер:60133213

Комплект:4

Примечание:

№ на схеме:19

Наименование:Conrod GP

Каталожный номер:60133226

Комплект:4

Примечание:

№ на схеме:20

Наименование:Sleeve

Каталожный номер:60133133

Комплект:4

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:60133291

Комплект:8

Примечание:

№ на схеме:22

Наименование:Nut

Каталожный номер:60133241

Комплект:8

Примечание:

№ на схеме:23

Наименование:Ring, retaining

Каталожный номер:60133143

Комплект:8

Примечание:
