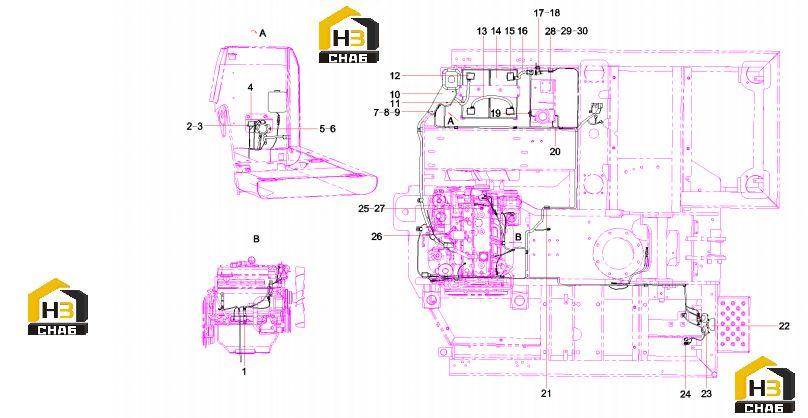

Система электрическая 11345206

← Цилиндр ковша 60199324 Аксессуары электронные кабины (часть 1) 11345206 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M12x20GB5783 10.9

Каталожный номер:A210111000199

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw M4x12GB818

Каталожный номер:A210210000030

Комплект:20

Примечание:

№ на схеме:3

Наименование:Nut M4GB6170

Каталожный номер:A210307000014

Комплект:20

Примечание:

№ на схеме:4

Наименование:Box, fuse

Каталожный номер:A241300000059

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:A210111000348

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:60060562

Комплект:20

Примечание:

№ на схеме:7

Наименование:Screw M6x45GB70.1

Каталожный номер:A210204000136

Комплект:6

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:60238783

Комплект:9

Примечание:

№ на схеме:9

Наименование:Nut M6GB6170

Каталожный номер:A210307000016

Комплект:6

Примечание:

№ на схеме:10

Наименование:Cover, battery relay

Каталожный номер:60160302

Комплект:1

Примечание:

№ на схеме:11

Наименование:Wire, power supply

Каталожный номер:60012788

Комплект:1

Примечание:

№ на схеме:12

Наименование:Connector GP, anode, battery, A

Каталожный номер:60013322

Комплект:2

Примечание:

№ на схеме:13

Наименование:Wire, power supply

Каталожный номер:60012803

Комплект:1

Примечание:

№ на схеме:14

Наименование:Battery

Каталожный номер:B242200000026

Комплект:2

Примечание:

№ на схеме:15

Наименование:Connector GP, cathode, battery, A

Каталожный номер:60013321

Комплект:2

Примечание:

№ на схеме:16

Наименование:Wire, power supply

Каталожный номер:60012792

Комплект:1

Примечание:

№ на схеме:17

Наименование:Socket, two-wire

Каталожный номер:B241000000022

Комплект:1

Примечание:

№ на схеме:18

Наименование:Parts book, mounting bracket,

Каталожный номер:A820101216763

Комплект:1

Примечание:

№ на схеме:19

Наименование:harness support SY75C9.5.4-1

Каталожный номер:13043492

Комплект:1

Примечание:

№ на схеме:20

Наименование:Vehicle Body Harness

Каталожный номер:13269837

Комплект:1

Примечание:

№ на схеме:21

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:7

Примечание:

№ на схеме:22

Наименование:Lamp, work

Каталожный номер:A241100000604

Комплект:1

Примечание:

№ на схеме:23

Наименование:horn

Каталожный номер:60241902

Комплект:1

Примечание:

№ на схеме:24

Наименование:Cluster fixed lace

Каталожный номер:60197034

Комплект:4

Примечание:

№ на схеме:25

Наименование:Bolt M8x16GB5783 10.9

Каталожный номер:A210111000342

Комплект:2

Примечание:

№ на схеме:26

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:3

Примечание:

№ на схеме:27

Наименование:Washer

Каталожный номер:24000633

Комплект:6

Примечание:

№ на схеме:28

Наименование:Bracket SY75CAI3H.5.20

Каталожный номер:13168021

Комплект:1

Примечание:

№ на схеме:29

Наименование:Battery Control switch

Каталожный номер:60148849

Комплект:1

Примечание:

№ на схеме:30

Наименование:Power supply harness

Каталожный номер:13257813

Комплект:1

Примечание:
