Крепление ковша 11476205

Крепление ковша 11476205

← Узел рукояти 11476205 Трубопровод стрелы 11445771 →

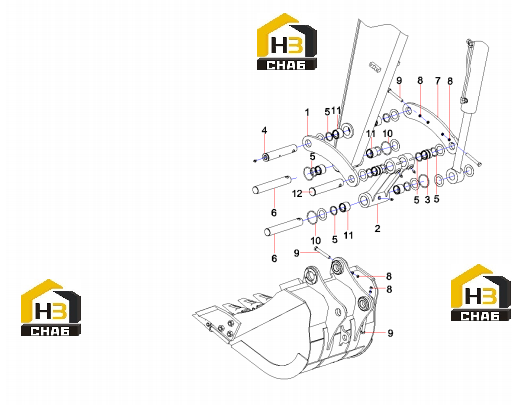

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Rocker, right
Каталожный номер:A810312090020
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Rod, connecting
Каталожный номер:A810312100032
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Sleeve, shaft
Каталожный номер:A820202005321
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Pin roll
Каталожный номер:A820301021346
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:DLI-ring, dustproof
Каталожный номер:B230101001119
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Pin roll
Каталожный номер:A820301021349
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Rocker, left
Каталожный номер:A810312090019
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Nut M16GB617010
Каталожный номер:A210307000028
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt M16x110GB5782
Каталожный номер:A210110000034
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:O-ring
Каталожный номер:A880802010064
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Sleeve, shaft
Каталожный номер:A820202005320
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Pin roll
Каталожный номер:A820301021347
Комплект:1
Примечание:
