Кабина sy75c3i3.1.5a 13267291

Кабина sy75c3i3.1.5a 13267291

← Клапан педали b220401000848 Пол кабины 11557284 →

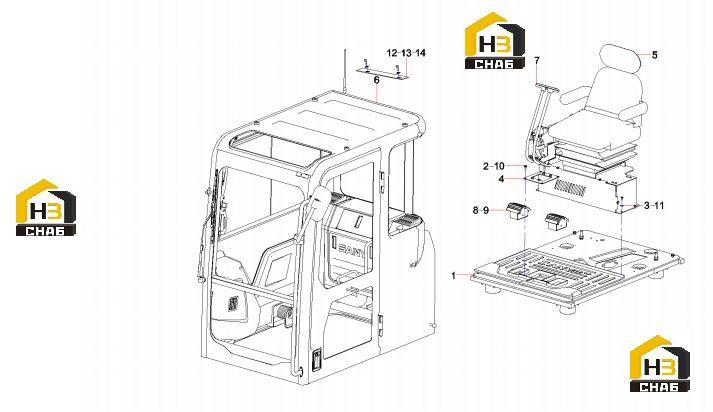

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Support, bottom plate
Каталожный номер:11557284
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt M10x20GB5783 10.9
Каталожный номер:A210111000012
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:24000637
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Board, connecting
Каталожный номер:A810402050021
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:seat and control cabinet
Каталожный номер:13268312
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:cab
Каталожный номер:60249487
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Control mechanism, travel
Каталожный номер:A810201073014
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Pedal
Каталожный номер:10539588
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Sleeve, rubber
Каталожный номер:A820606030112
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt M8x16GB5783 10.9
Каталожный номер:A210111000342
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:24000633
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Alarm lamp rigid
Каталожный номер:12757169
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bolt
Каталожный номер:-
Комплект:2
Примечание:Modification or other
0 ₽
шт
№ на схеме:14
Наименование:Washer
Каталожный номер:24000642
Комплект:2
Примечание:
