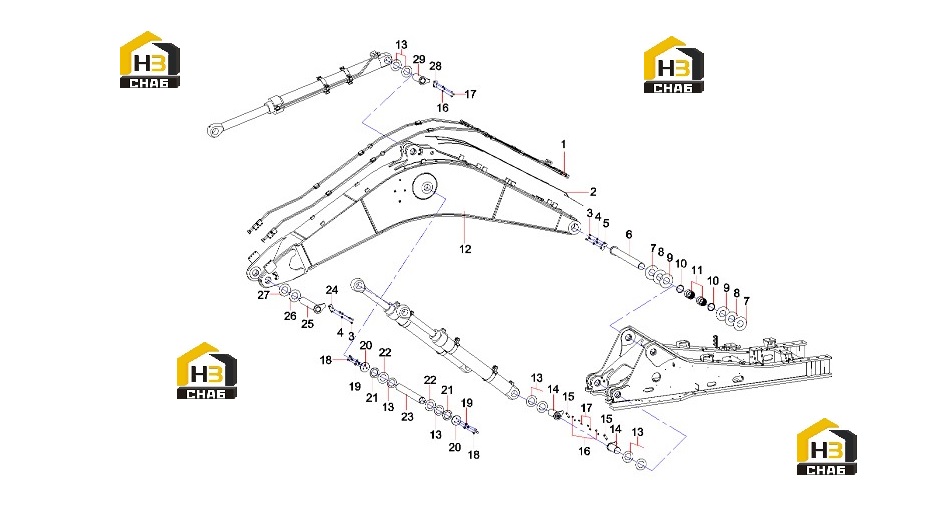

Узел стрелы 13757747

← Цепи и башмаки гусениц 13732656 Узел рукояти и ковша 13757747 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Work device Tube

Каталожный номер:13757711

Комплект:1

Примечание:

№ на схеме:2

Наименование:Lubricating pipeline

Каталожный номер:13755316

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer Flat M20

Каталожный номер:A210491000132

Комплект:6

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:A210111000289

Комплект:6

Примечание:

№ на схеме:5

Наименование:Pressure plate SY750C1I3KH.3-14

Каталожный номер:13724663

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pin SY750C1I3KH.3.15

Каталожный номер:13724733

Комплект:1

Примечание:

№ на схеме:7

Наименование:Adjusting Spacer SY750C1I3KH.3

Каталожный номер:13737739

Комплект:4

Примечание:

№ на схеме:8

Наименование:Adjusting Spacer SY750C1I3KH.3

Каталожный номер:13737740

Комплект:2

Примечание:

№ на схеме:9

Наименование:Adjusting Spacer SY750C1I3KH.3

Каталожный номер:13737759

Комплект:2

Примечание:

№ на схеме:10

Наименование:Metal framework dust-proof ring

Каталожный номер:60308522

Комплект:2

Примечание:

№ на схеме:11

Наименование:Shaft sleeve SY750C1I3KH.3-1

Каталожный номер:13724658

Комплект:2

Примечание:

№ на схеме:12

Наименование:Boom SY750C1I3KH.3.2

Каталожный номер:13751071

Комплект:1

Примечание:

№ на схеме:13

Наименование:PlateSY850C3I2K.3-2

Каталожный номер:12750764

Комплект:16

Примечание:

№ на схеме:14

Наименование:Pin SY750C1I3KH.3.16

Каталожный номер:13724738

Комплект:2

Примечание:

№ на схеме:15

Наименование:Plate, pressure

Каталожный номер:11274177

Комплект:2

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:A210491000118

Комплект:7

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:A210111000212

Комплект:7

Примечание:

№ на схеме:18

Наименование:Bolt M24x60GB5783 10.9

Каталожный номер:A210111000362

Комплект:6

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:A210491000122

Комплект:6

Примечание:

№ на схеме:20

Наименование:Thrust board SY750C1I3KH.3-9

Каталожный номер:13724657

Комплект:2

Примечание:

№ на схеме:21

Наименование:Thrust Ring SY750C1I3KH.3-8

Каталожный номер:13724656

Комплект:2

Примечание:

№ на схеме:22

Наименование:Adjusting Spacer SY750C1I3KH.3

Каталожный номер:13737744

Комплект:6

Примечание:

№ на схеме:23

Наименование:Pin SY750C1I3KH.3-7

Каталожный номер:13724650

Комплект:1

Примечание:

№ на схеме:24

Наименование:Pressure plate SY750C1I3KH.3-12

Каталожный номер:13724661

Комплект:1

Примечание:

№ на схеме:25

Наименование:Pin SY750C1I3KH.3.11

Каталожный номер:13724711

Комплект:1

Примечание:

№ на схеме:26

Наименование:PlateSY850C3I2K.3-1

Каталожный номер:12750763

Комплект:6

Примечание:

№ на схеме:27

Наименование:Adjusting Spacer SY750C1I3KH.3

Каталожный номер:13737741

Комплект:4

Примечание:

№ на схеме:28

Наименование:Pressure plate SY750C1I3KH.3-10

Каталожный номер:13724659

Комплект:1

Примечание:

№ на схеме:29

Наименование:Pin SY750C1I3KH.3.5

Каталожный номер:13724748

Комплект:1

Примечание:
