Трубопровод стрелы 13763819

← Редуктор 60295801 Трубопровод ковша 13763830 →

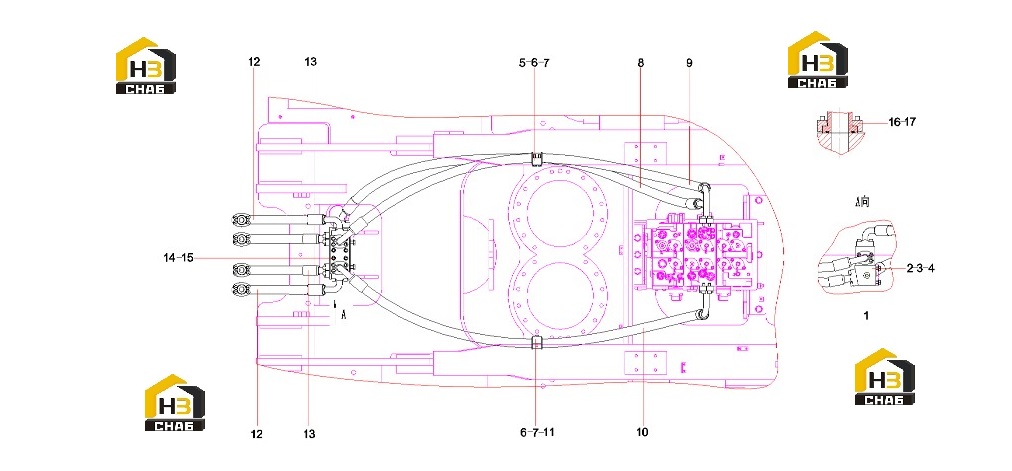

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pressure Sensor

Каталожный номер:60217140

Комплект:1

Примечание:

№ на схеме:2

Наименование:Connecting body of movable boom

Каталожный номер:13745506

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:A210111000106

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer 16GB97.1

Каталожный номер:-

Комплект:4

Примечание:Modification or other

№ на схеме:5

Наименование:clamp plate SY485C1I3KH.1.2.2-7

Каталожный номер:13306238

Комплект:1

Примечание:

№ на схеме:6

Наименование:Φ48 rubber cushion

Каталожный номер:13308536

Комплект:3

Примечание:

№ на схеме:7

Наименование:Bolt M12×60GB5783 10.9

Каталожный номер:A210111000103

Комплект:6

Примечание:

№ на схеме:8

Наименование:Rubber hose

Каталожный номер:60337922

Комплект:1

Примечание:

№ на схеме:9

Наименование:rubber hose

Каталожный номер:60313102

Комплект:1

Примечание:

№ на схеме:10

Наименование:rubber hose

Каталожный номер:60313103

Комплект:1

Примечание:

№ на схеме:11

Наименование:clamp plate SY750C1I3KH.1.2.8-3

Каталожный номер:13745552

Комплект:1

Примечание:

№ на схеме:12

Наименование:rubber hose

Каталожный номер:60313105

Комплект:2

Примечание:

№ на схеме:13

Наименование:rubber hose

Каталожный номер:60313106

Комплект:2

Примечание:

№ на схеме:14

Наименование:Joint block SY750C1I3KH.1.2.8-2

Каталожный номер:13745508

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screw M14×80GB70.1 12.9

Каталожный номер:A880801010034

Комплект:4

Примечание:

№ на схеме:16

Наименование:Flange, Split

Каталожный номер:B210780000693

Комплект:28

Примечание:

№ на схеме:17

Наименование:Screw M14x45GB70.1 10.9

Каталожный номер:A210204000454

Комплект:56

Примечание:
