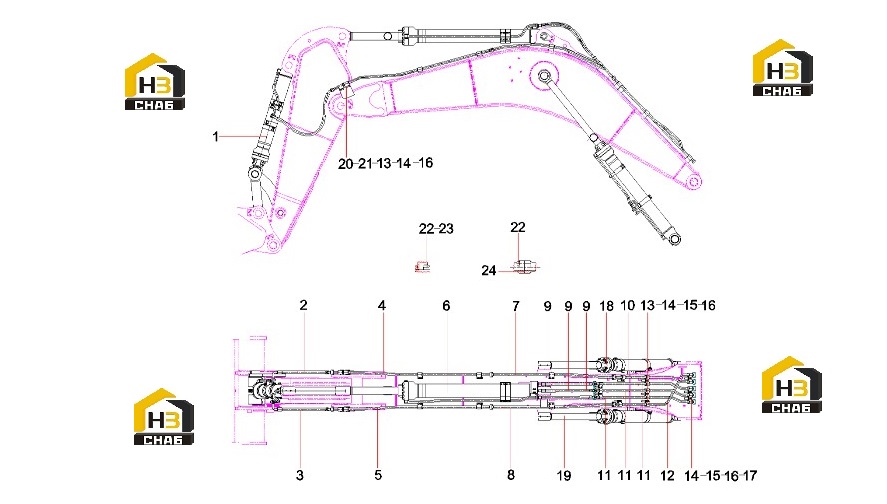

Трубопровод стрелы 13757711

← Узел рукояти и ковша 13757747 Цилиндр ковша 13763660 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bucket cylinder assembly

Каталожный номер:13763660

Комплект:1

Примечание:

№ на схеме:2

Наименование:Rubber hose

Каталожный номер:60337920

Комплект:1

Примечание:

№ на схеме:3

Наименование:Rubber hose

Каталожный номер:60337921

Комплект:1

Примечание:

№ на схеме:4

Наименование:Steel tube 2 SY750C1I3KH.3.1.6

Каталожный номер:13755185

Комплект:1

Примечание:

№ на схеме:5

Наименование:Steel tube 1 SY750C1I3KH.3.1.5

Каталожный номер:13755183

Комплект:1

Примечание:

№ на схеме:6

Наименование:Arm rod cylinder assembly

Каталожный номер:13763676

Комплект:1

Примечание:

№ на схеме:7

Наименование:Steel tube 3 SY750C1I3KH.3.1.7A

Каталожный номер:13836522

Комплект:1

Примечание:

№ на схеме:8

Наименование:Steel tube 4 SY750C1I3KH.3.1.8

Каталожный номер:13755193

Комплект:1

Примечание:

№ на схеме:9

Наименование:Rubber hose

Каталожный номер:60331483

Комплект:3

Примечание:

№ на схеме:10

Наименование:Steel tube 5

Каталожный номер:13836685

Комплект:1

Примечание:

№ на схеме:11

Наименование:Steel tube 5 SY750C1I3KH.3.1.9A

Каталожный номер:13836683

Комплект:3

Примечание:

№ на схеме:12

Наименование:Steel tube assembly 7

Каталожный номер:13836494

Комплект:1

Примечание:

№ на схеме:13

Наименование:Single clamp SY485C1I3KH.3.1

Каталожный номер:13433373

Комплект:30

Примечание:

№ на схеме:14

Наименование:Gasket

Каталожный номер:11168201

Комплект:25

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:A210111000106

Комплект:40

Примечание:

№ на схеме:16

Наименование:Washer 16GB97.1

Каталожный номер:-

Комплект:48

Примечание:Modification or other

№ на схеме:17

Наименование:Double Clamp SY485C1I3KH.3.1

Каталожный номер:13433374

Комплект:10

Примечание:

№ на схеме:18

Наименование:boom cylinder assembly

Каталожный номер:13763686

Комплект:1

Примечание:

№ на схеме:19

Наименование:boom cylinder assembly

Каталожный номер:13763681

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt M16x80 GB5782 10.9

Каталожный номер:A210110000272

Комплект:8

Примечание:

№ на схеме:21

Наименование:Nut

Каталожный номер:A210307000028

Комплект:16

Примечание:

№ на схеме:22

Наименование:Screw M14×50GB70.1 10.9

Каталожный номер:A210204000353

Комплект:56

Примечание:

№ на схеме:23

Наименование:Flange, Split

Каталожный номер:B210780000693

Комплект:20

Примечание:

№ на схеме:24

Наименование:O-ring 40.7x3.5JISB2401

Каталожный номер:B230101000578

Комплект:4

Примечание:
