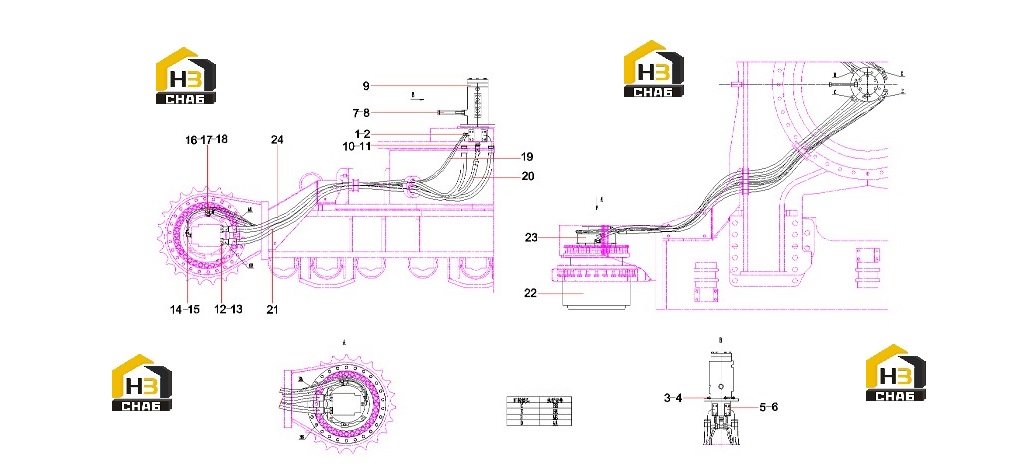

Трубопровод плунжерного мотора 13912875

← Ящик для инструментов a290000000155 Шарнир поворотный a229900009874 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fitting, Adapter

Каталожный номер:B210780000036

Комплект:1

Примечание:

№ на схеме:2

Наименование:Fitting, Tee

Каталожный номер:B210780000631

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:A210111000243

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210401000004

Комплект:4

Примечание:

№ на схеме:5

Наименование:Flange, Split

Каталожный номер:B210780000693

Комплект:8

Примечание:

№ на схеме:6

Наименование:Screw M14×50GB70.1 10.9

Каталожный номер:A210204000353

Комплект:16

Примечание:

№ на схеме:7

Наименование:Bolt M24×240GB5782 10.9

Каталожный номер:A210110000108

Комплект:1

Примечание:

№ на схеме:8

Наименование:Nut

Каталожный номер:A210321000012

Комплект:1

Примечание:

№ на схеме:9

Наименование:Joint, swivel

Каталожный номер:A229900009874

Комплект:1

Примечание:

№ на схеме:10

Наименование:Fitting 45.5 x42.5 x40mm

Каталожный номер:B210780000052

Комплект:1

Примечание:

№ на схеме:11

Наименование:Connector

Каталожный номер:B210780001225

Комплект:1

Примечание:

№ на схеме:12

Наименование:Flange, Split

Каталожный номер:B210780000004

Комплект:8

Примечание:

№ на схеме:13

Наименование:Screw M12×45GB70.1 10.9

Каталожный номер:A210204000462

Комплект:16

Примечание:

№ на схеме:14

Наименование:Connector

Каталожный номер:A820205002445

Комплект:2

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:2

Примечание:

№ на схеме:16

Наименование:Connector

Каталожный номер:A820205002352

Комплект:2

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:B230101000356

Комплект:2

Примечание:

№ на схеме:18

Наименование:Fitting, Elbow

Каталожный номер:B210780000838

Комплект:2

Примечание:

№ на схеме:19

Наименование:Rubber hose

Каталожный номер:60313972

Комплект:2

Примечание:

№ на схеме:20

Наименование:rubber hose

Каталожный номер:60281848

Комплект:2

Примечание:

№ на схеме:21

Наименование:Rubber hose

Каталожный номер:60337915

Комплект:2

Примечание:

№ на схеме:22

Наименование:Running reducer

Каталожный номер:60295803

Комплект:2

Примечание:

№ на схеме:23

Наименование:Motor, plunger

Каталожный номер:B220501000397

Комплект:2

Примечание:

№ на схеме:24

Наименование:Rubber hose

Каталожный номер:60337914

Комплект:2

Примечание:
