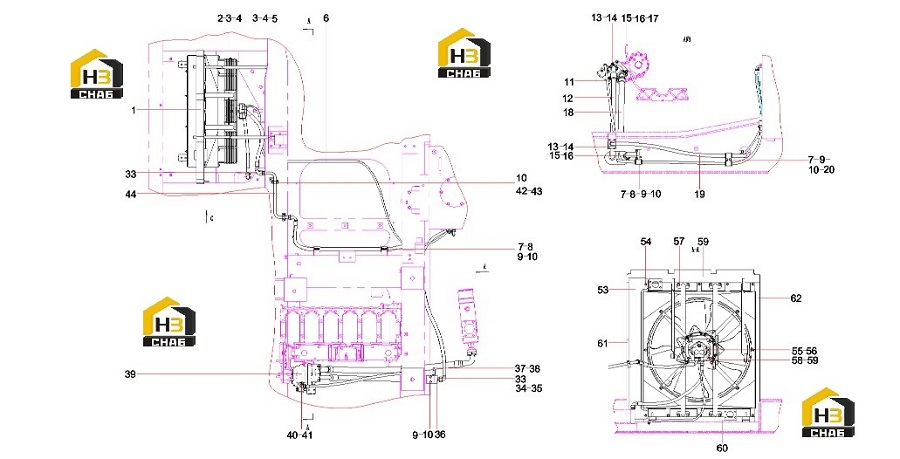

Трубопровод гидравлический (часть1) 13764931

← Трубопровод возврата масла (часть2) 13764914 Трубопровод гидравлический (часть2) 13764931 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Radiator

Каталожный номер:60307140

Комплект:1

Примечание:

№ на схеме:2

Наименование:supporting rod SY750C1I3KH.1.2.2

Каталожный номер:13832516

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M14x30 GB5783 10.9

Каталожный номер:A210111000205

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer 14GB97.1

Каталожный номер:60238781

Комплект:4

Примечание:

№ на схеме:5

Наименование:supporting rod SY750C1I3KH.1.2.2

Каталожный номер:13832502

Комплект:1

Примечание:

№ на схеме:6

Наименование:Rubber hose

Каталожный номер:60313972

Комплект:1

Примечание:

№ на схеме:7

Наименование:Gasket, rubber Φ26

Каталожный номер:11206238

Комплект:8

Примечание:

№ на схеме:8

Наименование:clamp SY750C1I3KH.1.2.3-4

Каталожный номер:13747143

Комплект:6

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:A210111000024

Комплект:10

Примечание:

№ на схеме:10

Наименование:Washer 10GB97.1

Каталожный номер:24000637

Комплект:14

Примечание:

№ на схеме:11

Наименование:Rubber hose

Каталожный номер:60313970

Комплект:1

Примечание:

№ на схеме:12

Наименование:Rubber hose

Каталожный номер:60313968

Комплект:1

Примечание:

№ на схеме:13

Наименование:Flange, Split

Каталожный номер:B210780000244

Комплект:4

Примечание:

№ на схеме:14

Наименование:Screw M10×30GB70.1 10.9

Каталожный номер:A210204000354

Комплект:8

Примечание:

№ на схеме:15

Наименование:Flange, Split

Каталожный номер:B210780000249

Комплект:4

Примечание:

№ на схеме:16

Наименование:Screw M12×35GB70.1 10.9

Каталожный номер:A210204000206

Комплект:8

Примечание:

№ на схеме:17

Наименование:Washer 12GB93

Каталожный номер:24000513

Комплект:4

Примечание:

№ на схеме:18

Наименование:Rubber hose

Каталожный номер:60313969

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose,rubber

Каталожный номер:B230103003938

Комплект:1

Примечание:

№ на схеме:20

Наименование:clamp SY750C1I3KH.1.2.3-5

Каталожный номер:13747145

Комплект:2

Примечание:

№ на схеме:33

Наименование:Fitting, Elbow

Каталожный номер:B210780001153

Комплект:2

Примечание:

№ на схеме:34

Наименование:G3/4-M30-S connector

Каталожный номер:13747141

Комплект:1

Примечание:

№ на схеме:35

Наименование:O-ring

Каталожный номер:B230101000356

Комплект:1

Примечание:

№ на схеме:36

Наименование:Transitional Block

Каталожный номер:13747071

Комплект:1

Примечание:

№ на схеме:37

Наименование:Pressure Sensor

Каталожный номер:60217140

Комплект:1

Примечание:

№ на схеме:38

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:3

Примечание:

№ на схеме:39

Наименование:Plunger Pump

Каталожный номер:60307464

Комплект:1

Примечание:

№ на схеме:40

Наименование:Connector

Каталожный номер:24004879

Комплект:1

Примечание:

№ на схеме:41

Наименование:Fitting, Elbow

Каталожный номер:B210780000025

Комплект:1

Примечание:

№ на схеме:42

Наименование:Clamp SY750C1I3KH.1.2.3-8

Каталожный номер:13747297

Комплект:2

Примечание:

№ на схеме:43

Наименование:Bolt

Каталожный номер:21005186

Комплект:4

Примечание:

№ на схеме:44

Наименование:Piple SY750C1I3KH.1.2.3.1

Каталожный номер:13747310

Комплект:1

Примечание:

№ на схеме:53

Наименование:Plate SY750C1I3KH.1.2.2-6A

Каталожный номер:13885547

Комплект:1

Примечание:

№ на схеме:54

Наименование:Bolt

Каталожный номер:A210111000090

Комплект:2

Примечание:

№ на схеме:55

Наименование:Bolt

Каталожный номер:A210111000442

Комплект:2

Примечание:

№ на схеме:56

Наименование:Thickening Washer

Каталожный номер:13411987

Комплект:2

Примечание:

№ на схеме:57

Наименование:Bolt

Каталожный номер:A210111000197

Комплект:8

Примечание:

№ на схеме:58

Наименование:G1/2-M30S-L75connector

Каталожный номер:13747287

Комплект:1

Примечание:

№ на схеме:59

Наименование:Top sponge SY750C1I3KH.1.2.3

Каталожный номер:13885548

Комплект:1

Примечание:

№ на схеме:60

Наименование:sponge SY750C1I3KH.1.2.3-11

Каталожный номер:13885549

Комплект:1

Примечание:

№ на схеме:61

Наименование:sponge SY750C1I3KH.1.2.3-12

Каталожный номер:13885551

Комплект:1

Примечание:

№ на схеме:62

Наименование:sponge SY750C1I3KH.1.2.3-13

Каталожный номер:13885552

Комплект:1

Примечание:
