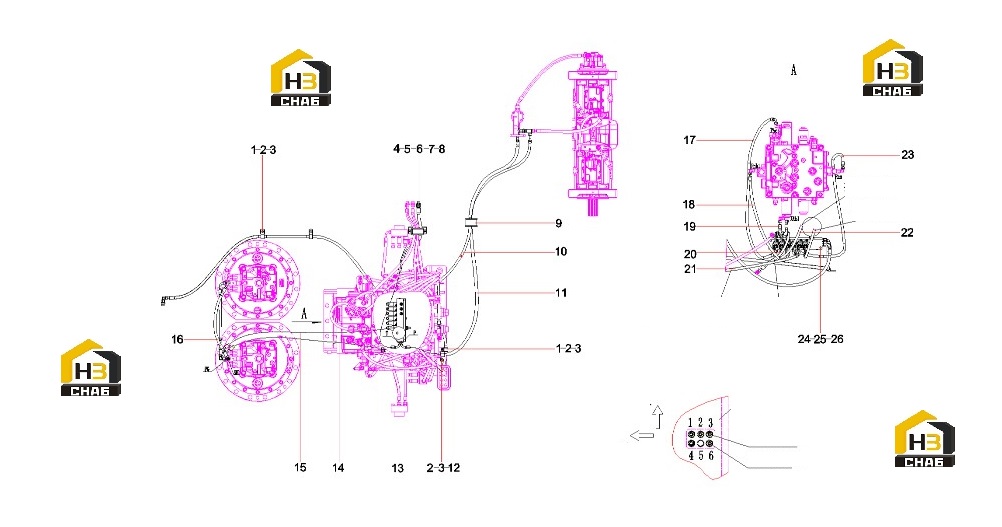

Трубопровод электромагнитного клапана 13764392

← Трубопровод гидрораспределителя (часть2) 13765086 Соединения трубопровода 13764392 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:3

Примечание:

№ на схеме:2

Наименование:Bolt M10×20GB5783 10.9

Каталожный номер:A210111000012

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer 10GB97.1

Каталожный номер:-

Комплект:4

Примечание:Modification or other

№ на схеме:4

Наименование:Bolt M8×20GB5783 10.9

Каталожный номер:A210111000343

Комплект:4

Примечание:

№ на схеме:5

Наименование:Washer 8GB97.1

Каталожный номер:24000633

Комплект:4

Примечание:

№ на схеме:6

Наименование:Protective Sleeve

Каталожный номер:13306937

Комплект:1

Примечание:

№ на схеме:7

Наименование:Right Pipe Clip

Каталожный номер:13306938

Комплект:1

Примечание:

№ на схеме:8

Наименование:Nut

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:9

Наименование:Grommet

Каталожный номер:A820606030059

Комплект:1

Примечание:

№ на схеме:10

Наименование:rubber hose

Каталожный номер:60313117

Комплект:1

Примечание:

№ на схеме:11

Наименование:rubber hose

Каталожный номер:60313116

Комплект:1

Примечание:

№ на схеме:12

Наименование:Harness clamp

Каталожный номер:60149605

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose, rubber

Каталожный номер:B230103004584

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hose Assembly

Каталожный номер:B230103000981

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose

Каталожный номер:60183225

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose Assembly

Каталожный номер:B230103001890

Комплект:2

Примечание:

№ на схеме:17

Наименование:Hose

Каталожный номер:60183225

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:B230103005036

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:20

Наименование:Hose Assembly

Каталожный номер:A831313055000

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose Assembly

Каталожный номер:B230103005572

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose Assembly

Каталожный номер:A831313055000

Комплект:1

Примечание:

№ на схеме:23

Наименование:Rubber hose

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:24

Наименование:Electromagnetic Reversing Valve

Каталожный номер:60243482

Комплект:1

Примечание:

№ на схеме:25

Наименование:Accumulator

Каталожный номер:60265303

Комплект:1

Примечание:

№ на схеме:26

Наименование:Screw M10x70GB70.1 10.9

Каталожный номер:A210204000345

Комплект:2

Примечание:
