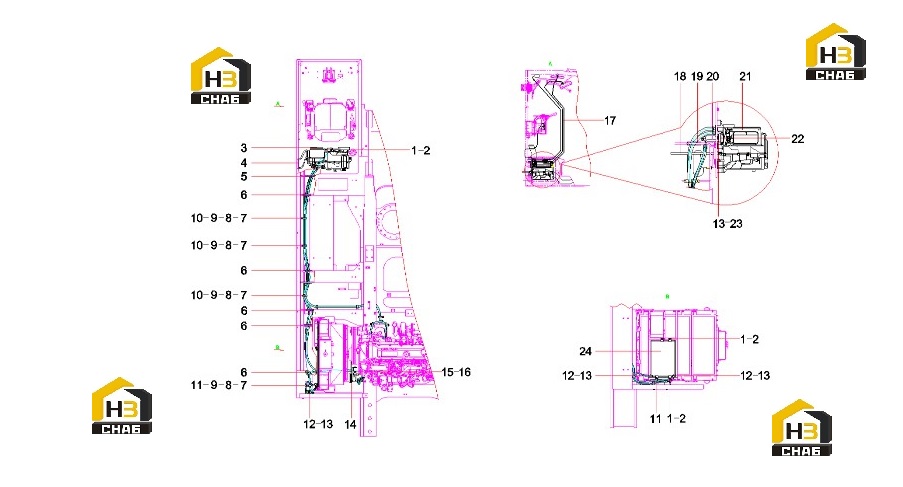

Система кондиционирования воздуха (часть1) 13743570

← Сапун 60129702 Система кондиционирования воздуха (часть2) 13743570 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:A210111000293

Комплект:11

Примечание:

№ на схеме:2

Наименование:Washer 8GB96.1

Каталожный номер:60060565

Комплект:11

Примечание:

№ на схеме:3

Наименование:Filter, air, inner

Каталожный номер:B222100000711

Комплект:1

Примечание:

№ на схеме:4

Наименование:Filter

Каталожный номер:60250669

Комплект:1

Примечание:

№ на схеме:5

Наименование:Sheath

Каталожный номер:11648716

Комплект:1

Примечание:

№ на схеме:6

Наименование:Jacket, rubber

Каталожный номер:11169935

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:A210111000195

Комплект:4

Примечание:

№ на схеме:8

Наименование:Washer 10GB97.1

Каталожный номер:-

Комплект:7

Примечание:Modification or other

№ на схеме:9

Наименование:Harness clamp

Каталожный номер:60086357

Комплект:4

Примечание:

№ на схеме:10

Наименование:Clamp, harness

Каталожный номер:60119587

Комплект:6

Примечание:

№ на схеме:11

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:A210111000082

Комплект:4

Примечание:

№ на схеме:13

Наименование:Washer 6GB97.1

Каталожный номер:24000632

Комплект:2

Примечание:

№ на схеме:14

Наименование:V-belt

Каталожный номер:B230106000058

Комплект:1

Примечание:

№ на схеме:15

Наименование:Nut

Каталожный номер:A210307000028

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt M16×90GB5783 10.9

Каталожный номер:A210111000347

Комплект:1

Примечание:

№ на схеме:17

Наименование:Electrical system, air conditioner

Каталожный номер:10473304

Комплект:1

Примечание:

№ на схеме:18

Наименование:Drainage pipe

Каталожный номер:60213359

Комплект:1

Примечание:

№ на схеме:19

Наименование:Sheath

Каталожный номер:11133754

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hoop

Каталожный номер:60134354

Комплект:2

Примечание:

№ на схеме:21

Наименование:Assembly, air conditioner unit

Каталожный номер:60168171

Комплект:1

Примечание:

№ на схеме:22

Наименование:Connected plate

Каталожный номер:60250668

Комплект:1

Примечание:

№ на схеме:23

Наименование:Screw M6x25GB70.1 10.9

Каталожный номер:24002251

Комплект:1

Примечание:

№ на схеме:24

Наименование:Assembly, condenser

Каталожный номер:A220700000028

Комплект:1

Примечание:
