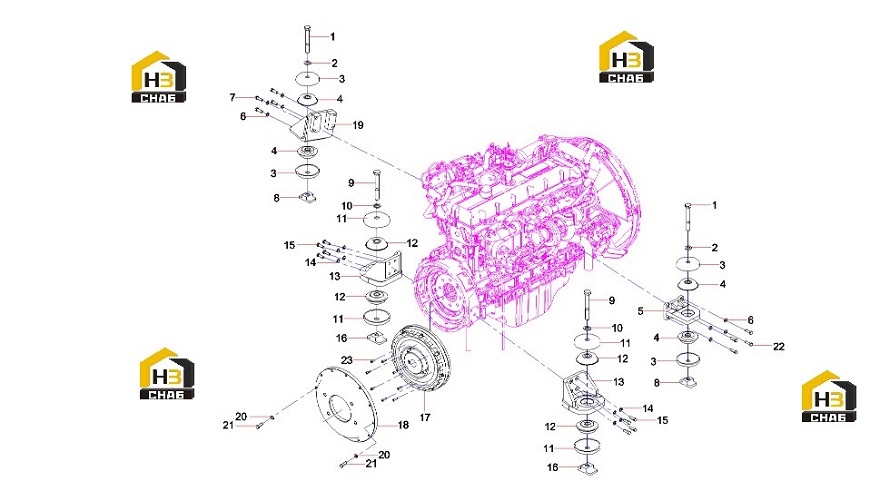

Система амортизации двигателя 13766551

← Крепления проводов двигателя 60320159 Фланец соединительный 60311671 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer 27GB1230

Каталожный номер:A210444000004

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bolt M27x180GB5782 10.9

Каталожный номер:A210110000456

Комплект:2

Примечание:

№ на схеме:3

Наименование:Plate, retaining

Каталожный номер:11686108

Комплект:4

Примечание:

№ на схеме:4

Наименование:Pad, damping

Каталожный номер:60008208

Комплект:4

Примечание:

№ на схеме:5

Наименование:Engine Front

Каталожный номер:12833149

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:A210444000001

Комплект:8

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:A210111000052

Комплект:4

Примечание:

№ на схеме:8

Наименование:Lock nut SY485C1I3KH.1.3.1-2

Каталожный номер:13297295

Комплект:2

Примечание:

№ на схеме:9

Наименование:Washer 30GB1230

Каталожный номер:A210444000003

Комплект:2

Примечание:

№ на схеме:10

Наименование:Bolt M30x220GB5782 10.9

Каталожный номер:A210110000187

Комплект:2

Примечание:

№ на схеме:11

Наименование:Plate, retaining

Каталожный номер:11686109

Комплект:4

Примечание:

№ на схеме:12

Наименование:Pad, damping

Каталожный номер:60008209

Комплект:4

Примечание:

№ на схеме:13

Наименование:Support,rear,engine

Каталожный номер:11749352

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:A210491000118

Комплект:8

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:A210111000243

Комплект:8

Примечание:

№ на схеме:16

Наименование:Lock nut SY485C1I3KH.1.3.1-1

Каталожный номер:13289490

Комплект:2

Примечание:

№ на схеме:17

Наименование:coupling

Каталожный номер:60311671

Комплект:1

Примечание:

№ на схеме:18

Наименование:main pump flange

Каталожный номер:13753212

Комплект:1

Примечание:

№ на схеме:19

Наименование:Engine Front Outrigger

Каталожный номер:13755619

Комплект:1

Примечание:

№ на схеме:20

Наименование:Washer 12GB1230

Каталожный номер:A210491000121

Комплект:12

Примечание:

№ на схеме:21

Наименование:Bolt M12×45GB5783 10.9

Каталожный номер:A210111000119

Комплект:12

Примечание:

№ на схеме:22

Наименование:Bolt M14×45GB5783 10.9

Каталожный номер:A210111000209

Комплект:4

Примечание:

№ на схеме:23

Наименование:Screw M10x45GB70.1 10.9

Каталожный номер:A210204000364

Комплект:16

Примечание:
