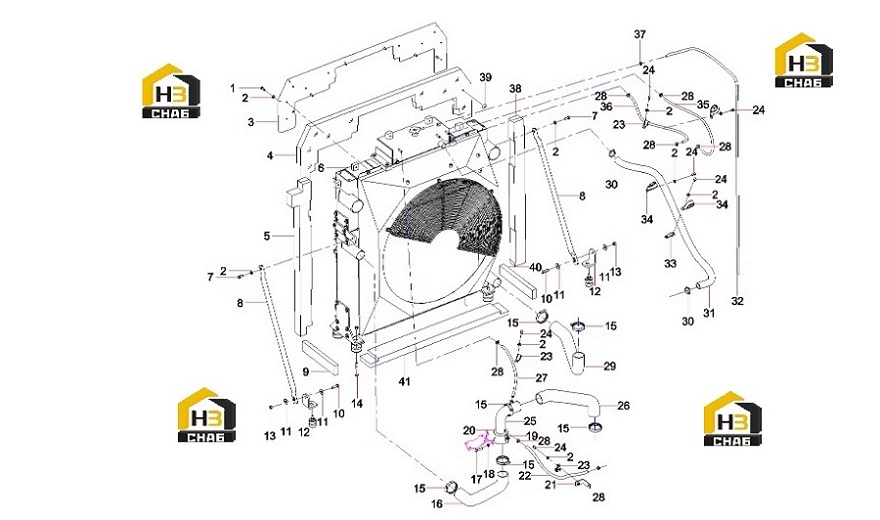

Радиатор 13766564

← Глушитель 60307656 Компоненты радиатора 60309897 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:A210111000197

Комплект:6

Примечание:

№ на схеме:2

Наименование:Washer Flat M10

Каталожный номер:-

Комплект:7

Примечание:Modification or other

№ на схеме:3

Наименование:Top board assembly

Каталожный номер:13754590

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sealing sponge VI

Каталожный номер:13753762

Комплект:1

Примечание:

№ на схеме:5

Наименование:Sealing sponge II

Каталожный номер:13869965

Комплект:1

Примечание:

№ на схеме:6

Наименование:Radiator

Каталожный номер:60309897

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:2

Примечание:

№ на схеме:8

Наименование:supporting rod SY750C1I3KH.1.3.3

Каталожный номер:13842239

Комплект:2

Примечание:

№ на схеме:9

Наименование:Sealing sponge IV

Каталожный номер:13869971

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:A210111000204

Комплект:2

Примечание:

№ на схеме:11

Наименование:Washer 12GB96.1

Каталожный номер:-

Комплект:4

Примечание:Modification or other

№ на схеме:12

Наименование:Coupling bar seat

Каталожный номер:13754119

Комплект:2

Примечание:

№ на схеме:13

Наименование:Nut M12GB6170 10

Каталожный номер:A210307000031

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bolt M12x90GB5782 10.9

Каталожный номер:A210110000323

Комплект:4

Примечание:

№ на схеме:15

Наименование:Clamp, T-type

Каталожный номер:60202886

Комплект:6

Примечание:

№ на схеме:16

Наименование:Water pipe SY750C1I3KH.1.3.3-2

Каталожный номер:13754016

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:A210111000202

Комплект:2

Примечание:

№ на схеме:18

Наименование:Washer 12GB1230

Каталожный номер:-

Комплект:4

Примечание:Modification or other

№ на схеме:19

Наименование:Tube clamp SY750C1I3KH.1.3.3.3

Каталожный номер:13754588

Комплект:1

Примечание:

№ на схеме:20

Наименование:Rubber sleeve SY750C1I3KH.1.3.3

Каталожный номер:13754120

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bracket assem.

Каталожный номер:13881522

Комплект:1

Примечание:

№ на схеме:22

Наименование:Expansion Water Pipe

Каталожный номер:13881517

Комплект:1

Примечание:

№ на схеме:23

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:4

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:A210111000195

Комплект:6

Примечание:

№ на схеме:25

Наименование:Radiator intake tube

Каталожный номер:13881520

Комплект:1

Примечание:

№ на схеме:26

Наименование:Water Pipe SY750C1I3KH.1.3.3-3

Каталожный номер:13754017

Комплект:1

Примечание:

№ на схеме:27

Наименование:Expansion Water Pipe

Каталожный номер:13754019

Комплект:1

Примечание:

№ на схеме:28

Наименование:Clamp, hose

Каталожный номер:60202896

Комплект:8

Примечание:

№ на схеме:29

Наименование:Water Pipe SY750C1I3KH.1.3.3-1

Каталожный номер:13754015

Комплект:1

Примечание:

№ на схеме:30

Наименование:Hose ring hoop

Каталожный номер:60210577

Комплект:2

Примечание:

№ на схеме:31

Наименование:Recharging Tube

Каталожный номер:13814249

Комплект:1

Примечание:

№ на схеме:32

Наименование:Hose

Каталожный номер:A820606030493

Комплект:1

Примечание:

№ на схеме:33

Наименование:Bracket SY750C1I3KH.1.3.3.2

Каталожный номер:13754586

Комплект:1

Примечание:

№ на схеме:34

Наименование:Harness clamp

Каталожный номер:60149606

Комплект:2

Примечание:

№ на схеме:35

Наименование:Expansion Water Pipe

Каталожный номер:13754018

Комплект:1

Примечание:

№ на схеме:36

Наименование:Expansion Water Pipe

Каталожный номер:13754021

Комплект:1

Примечание:

№ на схеме:37

Наименование:Clamp, hose φ8-φ16

Каталожный номер:60202895

Комплект:1

Примечание:

№ на схеме:38

Наименование:Sealing sponge 1

Каталожный номер:13869958

Комплект:1

Примечание:

№ на схеме:39

Наименование:Pintle

Каталожный номер:11961759

Комплект:10

Примечание:

№ на схеме:40

Наименование:Sealing sponge III

Каталожный номер:13869968

Комплект:1

Примечание:

№ на схеме:41

Наименование:Sealing sponge V

Каталожный номер:13753761

Комплект:1

Примечание:
